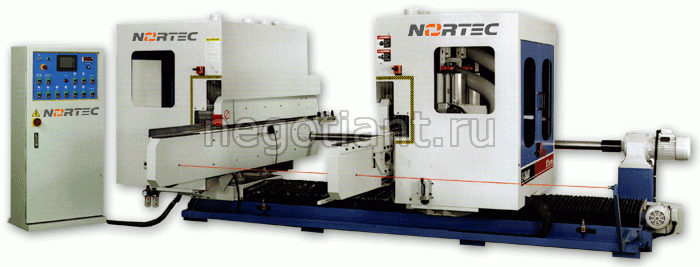

Двусторонний шипорезный станок Nortec-88S

Двусторонний шипорезный станок Nortec-88S. Производство Nortec (Тайвань)

версия для печати

Двусторонний шипорезный станок для древесины

Особенности и преимущества шипорезного станка Nortec-88S

  • Цифровой контроллер ширины обработки. Простая операция установки ширины точной обработки.
  • Плоскозвенная цепь подачи. Оборудована износостойкими игольчатыми подшипниками. На выбор резиновое или фенольное покрытие.
  • Высокоточные линейные направляющие. Подвижная часть станка установлена на высокоточные линейные направляющие, обеспечивающие точное позиционирование по ширине.
  • Форматирующая система. Система основных и подрезных пил обеспечивает решение проблем сколов при форматировании (обрезке) облицованных панелей. Пильные диски располагаются достаточно близко для простоты и облегчения их настройки.
  • Первый фрезерный блок. Оборудован функцией подскока. Опционально возможно исполнение с поворотом блока в диапазоне до ±900. Приводится в действие высокочастотными двигателями.
  • Второй фрезерный блок. Исполнение с поворотом в диапазоне до ±900. Приводится в действие высокочастотными двигателями.

Техническое характеристики шипорезного станка

Параметры Модель Nortec-88S
Макс. рабочая ширина, мм 2600 (3000/3600)
Мин. рабочая ширина, мм 210
Макс. рабочая толщина, мм 80
Общая установленная мощность, кВт 46,5
Двойная плоскозвенная цепь подачи
Мощность,кВт 2,2
Скорость подачи, м/мин 6-20 (изменяемая)
Растояние между зажимами, мм 400
Перемещаемый правый подвижный блок
Мощность, кВт 0,75
Скорость перемещения, м/мин 2
Подрезной блок
Мощность, кВт 1,5 х 2
Скорость шпинделя, об/мин 3000 (50Гц)
Диаметр шпинделя, мм Ø 25.4х 60
Диаметр пилы, мм 205
Основной пильный блок
Мощность, кВт 5,5 х 2
Скорость шпинделя, об/мин 3000 (50Гц)
Диаметр шпинделя, мм Ø 25.4х 60
Диаметр пилы, мм 255
1 -фрезерный блок (с функцией подскока)
Мощность, кВт 7,5 х 2 шт.
Скорость шпинделя, об/мин 3000/8000 (высокочастотный двигатель)
Диаметр шпинделя, мм Ø 40 х 90
Диаметр фрезы, мм 180-210
2 фрезерный блок (наклоняемый ±900 )
Мощность, кВт 7,5 х 2шт.
Скорость шпинделя, об/мин 3000/8000 (высокочастотный двигатель)
Диаметр шпинделя, мм Ø 40 х 90мм
Диаметр фрезы, мм 180-210
Габариты станка
Вес, кг 4600
Габариты, мм 4700х3960х1470

Стандартная комплектация станка:

  • Защитные кабины;
  • Центральная опора;
  • Автоматическое позиционирование подвижной стороны станка посредством цифрового контролера обеспечивает высокоточное позиционирование ширины.
  • Цифровые считыватели для регулировок позиционирования верхних прижимных балок и рабочих блоков.
  • Резиновое покрытие цепи
  • Стандартные толкатели в подающей цепи (Высота = 12мм, Расстояние между толкателями 400мм)
  • Защитный кожух для верхних и нижних прижимных балок
  • Пила Ø 205мм для подрезного блока (2шт)
  • Пила Ø 255мм для основного блока (2шт)
  • Фланец пилы для подрезного и основного блока (4шт)
  • Ящик с инструментом
  • Руководство по эксплуатации

Варианты комплектации и стоимость шипорезного станка Nortec-88S по запросу
