Четырехсторонний станок Nortec GH

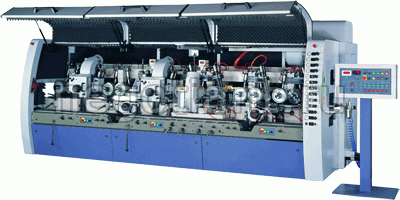

Четырехсторонний станок модели GH. Производство Nortec (Тайвань)

версия для печати

четырехсторонний станок

Комплектация четырёхстороннего калибро-шлифовального станка NORTEC GH в CE исполнении:

  • Литая станина;
  • Хромированный стол, покрытие 0,3 мм, твердость RC 700;
  • Автоматическая смазка стола по таймеру;
  • Централизованная система смазки;
  • Электронный регулятор скорости подачи;
  • Запатентованная высокоскоростная редукторная система подачи с усиленной системой карданных приводов;
  • Верхняя траверса с системой подающих роликов, оснащена редукторной системой вертикального перемещения;
  • Верхний прижимной ролик с пневмоприжимом на входе станка для стабилизации заготовки;
  • Верхние подающие ролики Ø200 мм с пневмоприжимом, разделенным на 4 зон по усилию прижима;
  • Первый верхний подающий прижимной ролик, специального исполнения, исключающий отдачу заготовок при высоких скоростях подачи;
  • Дополнительные верхние двойные прижимные ролики на входе в станок стабилизируют заготовку перед первым верхним подающим роликом
  • Дополнительные верхние двойные прижимные ролики перед первым нижним шпинделем с пневмоприжимом и регулировкой в зависимости от ширины заготовки, обеспечивают высокоточное позиционирование любых обрабатываемых заготовок
  • Дополнительные верхние прижимные ролики перед левым вертикальным шпинделем с пневмоприжимом
  • Раздельная регулировка усилия пневмоприжима дополнительных верхних двойных прижимных роликов;
  • Приводные подающие ролики Ø140 мм установлены в столе. Количество роликов на GH 623 — 8 шт.;GH 1023 — 10 шт.; GH 1223 — 12шт.
  • Регулировка приводных подающих роликов стола выведена на переднюю панель станка
  • Система боковых прижимных роликов специального исполнения с пневмоприжимом и раздельной регулировкой усилия прижима обеспечивает точное позиционирование обрабатываемых заготовок относительно правой вертикальной направляющей линейки и установлены: - перед первым нижним горизонтальным шпинделем 2 шт., - напротив вертикальных шпинделей по 2шт,
  • На горизонтальных шпинделях передние и задние прижимные плиты с ТСТ пластинами Перемещение прижимных плит по вертикале отслеживается цифровыми индикаторами;
  • Пневматическая регулировка усилия прижима прижимных плит (башмаков) перед верхними горизонтальными шпинделями;
  • Регулируемый стол напротив правого вертикального шпинделя, предназначенные для уменьшения зазора между столом и инструментом;
  • Высокоточные динамически сбалансированные, усиленные шпиндели с четырьмя разнесенными подшипниками 4 — го класса точности;
  • Контропоры на горизонтальных шпинделях с гидравлическими самоцентрирующимися зажимами;
  • Прямые джойнтеры на горизонтальных шпинделях - 4 шт;
  • На нижнем шпинделе регулировки джёнтера по высоте.
  • Рабочая зона прямого джойнтера 203 мм;
  • Возможность полнопрофильного фрезерования верхними горизонтальными шпинделями с независимой регулировкой их положения;
  • Верхняя прижимная плита с цифровым индикатором положения, установленная над последним нижним горизонтальным шпинделем за верхним горизонтальным шпинделем, стабилизирует горизонтальное положение заготовок при высокоскоростной обработке;
  • Управление позиционированием шпинделей с цифровой индикацией на передней панели станка;
  • Все шпиндели смонтированы на независимых направляющих;
  • Двойная защита шумопонижающего кожух со смотровыми окнами и внутренней подсветкой;
  • Для удобства настройки станка на передней панели находятся три дополнительных пульта управления с переключателями направления подачи заготовки (вперед — назад), подъёма или опускания траверсы с системой подающих и прижимных роликов, и кнопки аварийного выключения;
  • Защита от перегрузки на каждом двигателе;
  • Отдельно стоящий электрошкаф на 7м, выносной пульт управления на 9м;
  • Основной выключатель с замком;
  • Набор сервисных ключей и аксессуаров;

Техническте характеристики

Скорость подачи, м/мин

120, 150, 200

Ширина заготовки, мм

20 - 230

Толщина заготовки, мм

10- 160

Минимальная длина заготовки, мм

230

Скорость вращения шпинделя, об/мин

6000

Диаметр шпинделя, мм

50

Осевой ход горизонтальных шпинделей, мм

30

Осевой ход вертикальных шпинделей, мм

60

Диаметр инструмента, мм:

на 1-м горизонтальном шпинделе

160 - 210

на вертикальных шпинделях

160 - 230

на горизонтальных шпинделях

160 - 250

Рабочий ход прямого джёньтера мм

203

Длина стола, мм

800

Вертикальный ход стола и горизонтальны ход направляющей линейки, мм

12

Диаметр верхних подающих роликов, мм

200

Ширина подающих роликов, мм

2 х 50

Диаметр подающих роликов в стле

140
