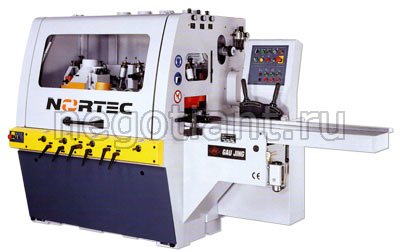

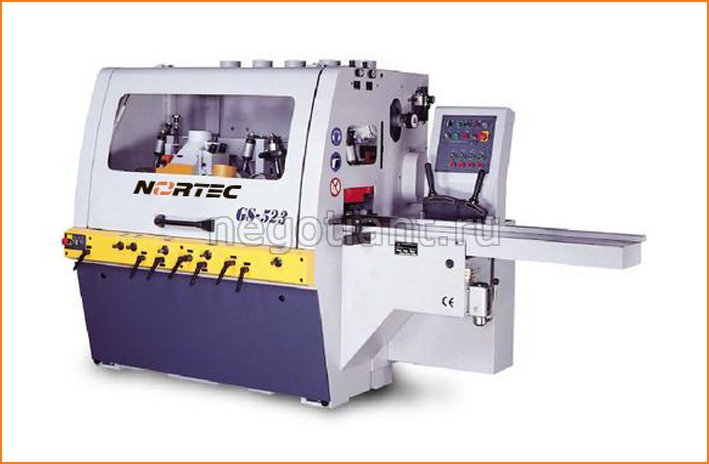

четырехсторонний строгально-калевочный станок для деревообработки Nortec GS

Четырёхсторонний станок серии GS

Несмотря на свой скромный размер, и более чем разумную цену станок позволяет производить изделия высокого качества (вагонку, плинтус, половую доску, наличники и т.п.). Этот станок «начального уровня» даст фору многим своим одноклассникам и по техническим характеристикам и по качеству обработки. Богатая стандартная комплектация станка позволяет обрабатывать не только древесину любых пород, но и МДФ.

Отличительные особенности станка:

  • Литая станина.
  • Хромированный стол и направляющая линейка.
  • Максимальное сечение обрабатываемой детали 230мм х 125мм.
  • Первый нижний горизонтальный шпиндель имеет независимые регулировки, что позволяет на 1-ом шпинделе при необходимости делать профилирование, либо использовать инструмент различного диаметра. Данные параметры значительно расширяют возможности данного станка. ( У многих конкурентов эта возможность отсутствует! У многих производителей это вал используется только как строгальный )/
  • Верхние горизонтальные шпинделя не зависимы от прижимной траверсы и имеют независимые регулировки для полного профилирования
  • Раздельная на три зоны пневматическая регулировка прижимных подающих роликов.

Стандартная комплектация (соответствует стандартам CE):

  • Литая станина;
  • Хромированный стол, покрытие 0,3 мм, твердость RC 70;
  • Централизованная система смазки шпинделей;
  • Ручная помпа для смазки стола;
  • Редукторная, разнесенная система подачи с карданным приводам прижимных валов, на которых установлены спаренные ролики;
  • Механический инвертор регулировки скорости подачи;
  • Боковой прижимной ролик на входном столе;
  • Боковой механический роликовый прижимной блок напротив правого вертикального шпинделя;
  • Ролики подачи с пневматической регулировкой, разделенной на 3 зоны по усилию прижима;
  • Приводной ролик подачи в столе на выходе, после нижнего горизонтального шпинделя;
  • Верхняя траверса с системой подающих роликов, оснащенная редукторной системой вертикального перемещения;
  • Первый нижний горизонтальный шпиндель имеет независимые регулировки и при необходимости может использоваться для профилирования
  • Верхние горизонтальные шпинделя установлены на станине и имеют независимые регулировки положения от прижимной траверсы, что даёт преимущества в профильном фрезеровании
  • Управление позиционированием шпинделей и цифровые счетчики на передней панели станка;
  • Универсальный шпиндель (для моделей с индексом U): позиционирование шпинделя осуществляется с передней стороны станка. При этом защитный кожух открывать не требуется (исключение - смена инструмента, необходимость поворота шпинделя и фиксации его положения); цифровое отображение положения шпинделя;
  • Все шпиндели смонтированы на независимых направляющих и имеют независимые регулировки;
  • Защитный шумопонижающий кожух со смотровыми окнами и внутренней подсветкой;
  • Переключатель режима подачи заготовки (вперед - назад), перемещение прижимной подающей траверсы (вверх - в низ) и кнопки экстренной остановки находятся на передней панели станка и на пульте управления;
  • Защита от перегрузки и падения напряжения на всех двигателях;
  • Комплект строгальных головок с твердосплавными напайными ножами;
  • Набор инструмента.

Технические характеристики станка

Модель 423 523 623 523U 623U
Ширина заготовки, мм 10-230
Толщина заготовки, мм 7-125
Минимальная длина заготовки, мм 230
Скорость подачи, м/мин 6-25
Скорость вращения шпинделя, об/мин 6000
Диаметр шпинделя, мм 40 (50)
Осевой ход горизонтальных шпинделей, мм 20
Осевой ход вертикальных шпинделей, мм 30
Диаметр инструмента на 1-ом горизонтальном шпинделе, мм 100-150
Диаметр инструмента на вертикальных шпинделях, мм 100-180
Диаметр инструмента на верхнем горизонтальном шпинделе 100-180
Диаметр инструмента на последнем нижнем шпинделе, мм 100-205
Мощность привода горизонтальных шпинделей, кВт 5,5 (15)
Мощность привода вертикальных шпинделей, кВт 7,5 (15)
Мощность привода универсального шпинделя
(для моделей с индексом U), кВт
3,75 (11)
Мощность привода подачи, кВт 2,25 (3,75)
Мощность привода перемещения траверсы верх/вниз, кВт 0,25
Длина подающего стола 2000
Вертикальный ход стола и горизонтальный ход направляющей линейки, мм 12
Диаметр подающих роликов, мм 140
Количество и ширина подающих роликов, установленных на валу, шт х мм 2 х 50
Габариты станка (LxWxH), мм 2800х1280
х1720
2980х1280
х1720
3930х1280 х1720 3400х1280
х1720
3600х1280
х1720
Вес станка, кг 2500 2800 3700 3800 4100

Дополнительные опции:

  • Устройство автоматической подачи заготовок
  • Автоматическая система смазки
  • Подающий стол длиной 2,5 м
  • Подающий стол длиной 3,3 м
  • Когтевая защита
  • Индикатор скорости подачи
  • Индикатор положения подающих роликов
  • Блок прижимных роликов "тандем" для подачи коротких заготовок
  • Боковой пневматический прижимной ролик на входе
  • Верхний пневматический прижимной ролик на входе
  • Боковой пневматический роликовый прижимной блок напротив правого верт. шпинделя
  • верхний пневматический прижимной ролик перед левым вертикальным шпинделем
  • Скорость вращения шпинделя 8000 об/мин (за 1 шпиндель)
  • Сервопривод позиционирования левого и верхнего шпинделей с управлением через программируемый контроллер (за 1 шпиндель)
  • Прижимная плита перед верхним шпинделем с пневматической регулировкой
  • Цифровой счётчик контроля высоты прижимной плиты перед/за верхним шпинделем
  • Счётчик количества полученной продукции
  • Комплект полиуретановых прижимных плит для верхнего шпинделя
  • Сменный алюминиевый стол для последнего нижнего шпинделя
  • Гравированный стол (хромированный)
  • Увеличение мощности привода шпинделей с 5,5кВт до 15кВт
  • Увеличение мощности привода подачи с 2.25кВт до 3,75 кВт (с инвертором)

Смотрите также Четырехсторонний станок серии GN с более мощной станиной и увеличенной мощностью привода подачи и шпинделей.
