Четырехсторонний станок Nortec GN

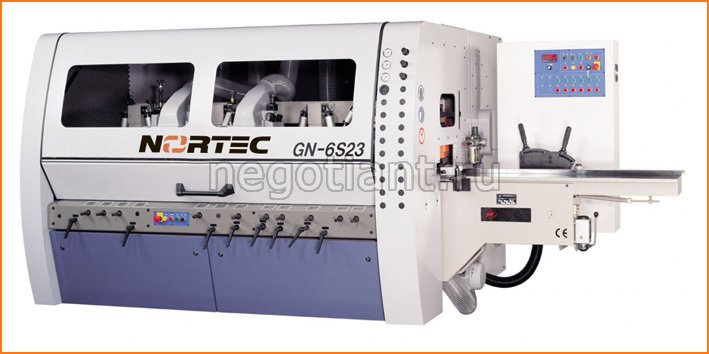

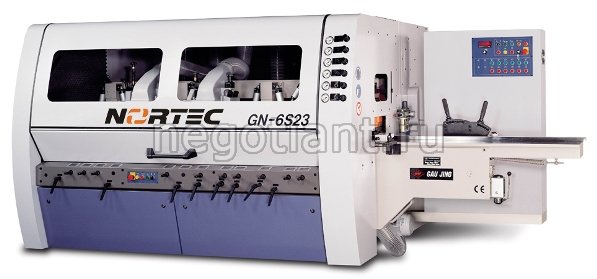

Четырехсторонний станок модели GN. Производство Nortec (Тайвань)

версия для печати

четырехсторонний станок

Четырёхсторонние станки серии GN

Станки этой серии имеют массивную, жесткую конструкцию и оснащены высокоточными, динамически сбалансированными шпинделями (от 5 до 8 штук), с 4-мя разнесенными подшипниками 5-го класса точности.

Богатая стандартная комплектация станков позволяет выполнять широкий спектр фрезерных работ высокой сложности.

Широкий набор опций значительно расширяет возможности станков

  • максимальное сечение заготовок 230х230 мм (изготовление конструкционного бруса);
  • хромированный фрезерованный стол с направляющими пазами (изготовление паркета и ламелей для мебельного щита).

Станок второй комплектации делает блок-хаус за один проход, для этого он оснащён двигателем мощностью 11 кВт на 4-ом верхнем шпинделе позволяющим снимать стружку до 3 см.

Отличительные особенности серии GN в сравнении с серией GS:

  • Более массивная станина, рассчитанная на более тяжёлые работы.
  • Более длинная база станка, обеспечит более точную обработку заготовок
  • Увеличенный максимальный размер сечения обрабатываемых заготовок по высоте в стандарте 160мм. Установлены шпинделя с рабочей длиной 170 мм. Но поднятие прижимной траверсы и перемещение шпинделей уже заложено до высоты 230 мм. Максимально устанавливаемый инструмент в стандартной комплектации до 170мм. При определённых условиях изготовленного инструмента под заказ, возможно достичь высоты обработки до 200 мм.
  • Перемещение прижимной траверсы осуществляется на двух подъемных, синхронно перемещаемых винтовых механизмах с редукторной системой подачи. (На GS на одной направляющей)
  • Электронный регулятор скорости подачи. Более удобная и более надёжная конструкция.
  • Каждый шпиндель имеет привод от отдельного двигателя.
  • Увеличена мощность привода подачи и приводов шпинделей.
  • Регулировка осевого перемещения 1-го шпинделя осуществляется с передней панели станка.
  • 1-ый нижний горизонтальный шпиндель имеет независимые регулировки, что позволяет на 1-ом шпинделе при необходимости делать профилирование, либо использовать инструмент различного диаметра. Данные параметры значительно расширяют возможности данного станка. У многих конкурентов эта возможность отсутствует. У многих производителей это вал используется только как строгальный.
  • Возможность установки на последнем нижнем горизонтальном шпинделе фрез, пилы диаметром 250 мм. и использовать его как распиловочный.
  • Блок (Тандем) перед первым вертикальным шпинделем для подачи коротких заготовок
  • Регулируемые столы напротив первого и второго вертикальных шпинделей для уменьшения зазора между инструментом и снижения возможных паразитных вибраций при обработки тонких заготовок и малым сечением.
  • Увеличено количеств приводных роликов в столе (на станках серии GS стоит один приводной ролик на выходе. В станках серии GN на 5-ти шпиндельном 2 ролика в столе на входе и выходе. На 6-ти шпиндельном уже 3 ролика, на 8-ми шпиндельном 4 ролика на 9-ти шпиндельном 5 роликов).
  • Увеличено количество верхних приводных роликов на подающей траверсе.
  • В стандартной комплектации установлены индикаторы — аналоговые счётчики вертикального положения прижимных «башмаков» и плит перед/за верхним шпинделем. (для серии GS опция)
  • Более расширенная система централизованной смазки шпинделей и их направляющих. (У GS выведены только задние подшипники шпинделей)
  • Более расширенная возможностями вспомогательная панель управлении на фасадной части станка (удобство и скорость при настройках станка)
  • Увеличено количество боковых прижимных роликов на входе. (До первого нижнего шпинделя, установлено два боковых прижимных ролика. На GS стоит один ролик)

Стандартная комплектация (соответствует стандартам CE):

  • Хромированный стол, покрытие 0,3 мм, твердость HRC 70;
  • Централизованная система смазки;
  • Ручная помпа для смазки стола;
  • Редукторная система привода подающих спаренных роликов через карданные валы;
  • Верхняя траверса с системой подающих роликов, оснащенная редукторной системой вертикального перемещения;
  • Электронный вариатор скорости подачи;
  • Боковой прижимной ролик на входном столе;
  • Боковой механический роликовый прижимной блок напротив правого вертикального шпинделя;
  • Ролики подачи с пневмоприжимом, разделенным на 3 зоны по усилию;
  • Блок прижимных роликов (Тандем) с пневматической регулировкой усилия прижима для подачи коротких заготовок;
  • Регулируемый столы напротив вертикальных шпинделей для уменьшения зазора между инструментом и столом;
  • Приводные подающие ролики над столом на прижимной подающей траветсе в зависимости от модели станка количестве от 6 до 14 шт;
  • Приводные подающие ролики в столе в зависимости от модели станка количество от 2 до 5 шт;
  • Возможность профилирования на верхних горизонтальных шпинделях, с независимой регулировкой их положения;
  • Управление позиционированием шпинделей и цифровые счетчики на передней панели станка;
  • Универсальный шпиндель: - позиционирование шпинделя осуществляется с передней панели станка, без необходимости открытия защитного кожуха (исключение — необходимость поворота шпинделя и фиксации его положения);- цифровое отображение положения шпинделя;
  • Все шпиндели смонтированы на независимых направляющих;
  • Защитный шумопонижающий кожух со смотровыми окнами и внутренней подсветкой;
  • Переключатель подачи заготовки (вперед — назад) 1-шт находится на передней панели и 1-шт на пульте управления;
  • Защита от перегрузки и падения напряжения на всех двигателях.
  • Кнопки экстренной остановки 1-шт находится на передней панели и 1-шт на пульте управления.
  • Комплект строгальных головок с твердосплавными напайными ножами;
  • Набор инструмента для обслуживания станка.

Технические характеристики станка

Модель

4S 23

5S 23

6S 23

7S 23

8S 23

Ширина заготовки, мм

10..230

Толщина заготовки, мм

7..160

Минимальная длина заготовки, мм

230

Скорость подачи, м/мин

6..36

Скорость вращения шпинделя, об/мин

6000

Диаметр шпинделя, мм

40

Осевой ход горизонтальных шпинделей, мм

20

Осевой ход вертикальных шпинделей, мм

60

Диаметр инструмента на 1-ом горизонтальном шпинделе, мм

100-160

Диаметр инструмента на вертикальных шпинделях, мм

100-180

Диаметр инструмента на горизонтальных шпинделях, мм

100-200

Диаметр инструмента на последнем нижнем шпинделе, мм

100-250

Мощность привода 1-го горизонтального шпинделя, кВт

5,5 (15)

Мощность привода вертикальных и горизонтальных шпинделей, кВт

7,5 (15)

Мощность привода универсального шпинделя (для моделей с индексом U), кВт

5,5 (13)

Мощность привода подачи, кВт

3,75

5,5 (11)

Длина подающего стола

2000

Вертикальный и горизонтальный ход стола, мм

12

Диаметр подающих роликов, мм

140

Количество и ширина подающих роликов, установленных на валу, шт х мм

2 х 50

Габариты станка (LxWxH), мм

3470х1930х1800

3650х1930х1800

4250х1930х1800

4670х1930х1800

4960х1930х1800

Вес станка, кг

3300

3600

4100

4600

5000

Полный модельный ряд серии GN от 4-х до 9-ти шпинделей:

GN 4S23; GN 5S23; GN 6S23; GN 7S23; GN 8S23;
с контропорами на всех горизонтальных шпинделях: GN 6S23; GN 7S23; GN 8S23
GN 6S23 A; GN 7S23 A;
GN 5S23 U; GN 6S23 U; GN 7S23 U; GN 8S23 U; GN 9S23 U

Дополнительные опции:

  • Устройство автоматической подачи заготовок
  • Автоматическая система смазки
  • Подающий стол длиной 2,5 м
  • Подающий стол длиной 3,3 м
  • Подающий стол длиной 4 м
  • Когтевая защита
  • Подающие ролики (2 шт) с пневмоприжимом перед первым горизонтальным шпинделем
  • Индикатор вертикального положения подающих роликов
  • Боковой пневматический прижимной ролик на входе
  • Боковой пневматический роликовый прижимной блок напротив правого верт. шпинделя
  • Верхний пневматический прижимной ролик перед левым верт. шпинделем
  • Верхний пневматический двойной прижимной ролик перед левым верт. шпинделем
  • Скорость вращения шпинделя 8000 об/мин (за 1 шпиндель)
  • Увеличение ширины строгания до 250 мм (за 1 горизонтальн. шпиндель)
  • Увеличение высоты строгания до 200 мм (за 1 вертик. шпиндель)
  • Увеличение высоты строгания до 230 мм (за 1 вертик. шпиндель)
  • Сервопривод позиционирования шпинделя с управлением через программируемый контроллер (за 1 шпиндель)
  • Счётчик количества полученной продукции
  • Прижимная плита перед верхним шпинделем с пневматической регулировкой
  • Моторизованная установка положения универсального шпинделя
  • Сменный алюминиевый стол для последнего нижнего шпинделя
  • Компьютерная система контроля АТС (3 шпинделя; 4шпинделя; 5шпинделей)
  • Гидравлическая блокировка , необходима для системы АТС (за 1 шпиндель)
  • Комплект полиуретановых прижимных плит для верхнего шпинделя
  • Гравированный стол (не хромированный)
  • Гравированный стол (хромированный)
  • Увеличение мощности шпинделей с 5,5 до18,75 кВт
  • Увеличение мощности привода подачи с 3,75 до 11кВт
  • Увеличение мощности привода универсальных шпинделей: c 3,75 до 11 кВт

Смотрите также Четырехсторонний станок серии GA с возможностью производства профилированного бруса для домостроения
