Двусторонний шипорезный станок Nortec-46S

Двусторонний шипорезный станок Nortec-46S. Производство Nortec (Тайвань)

версия для печати

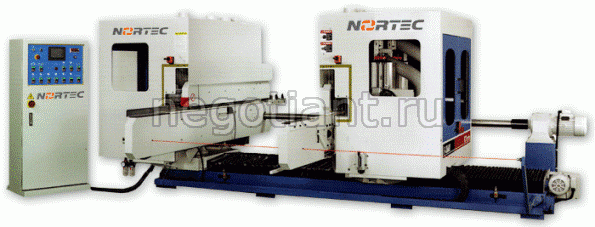

шипорезный станок Nortec

Описание шипорезного станка Nortec-46S

  • Цифровой контроллер ширины обработки. Настройка ширины с помощью сенсорного экран на ЧПУ, который обеспечивает высокоточное позиционирование.
  • Плоскозвенная цепь подачи. Оборудована износостойкими игольчатыми подшипниками. На выбор резиновое или фенольное покрытие.
  • Высокоточные линейные направляющие. Подвижная часть станка установлена на высокоточные линейные направляющие, обеспечивающие точное позиционирование по ширине.
  • Подрезная пила. Поворот пил в диапазоне до ±900. Опционально устанавливается функция подскока.
  • Основная пила. Поворот пил в диапазоне до ±900.
  • Фрезерный блок. Возможность поворота блока в диапазоне до ±900. Опционально функция подскока. Приводится в действие высокочастотными двигателями.

Стандартная комплектация шипорезного станка

  • Автоматическое позиционирование подвижной стороны станка посредством цифрового контролера обеспечивает высокоточное позиционирование ширины.
  • Цифровые считыватели для регулировок позиционирования верхних прижимных балок и рабочих блоков.
  • Резиновое покрытие цепи
  • Лазерный указатель для индикации линии реза
  • Система подачи сжатого воздуха для очистки цепей подачи
  • Фенольное покрытие цепей подачи
  • Стандартные толкатели в подающей цепи (Высота = 12мм, Расстояние между толкателями 400мм)
  • Защитный кожух для верхних и нижних прижимных балок
  • Пила Ø 205мм для подрезного блока (2шт)
  • Пила Ø 305мм для основного блока (2шт)
  • Пила предварительной резки Ø 255мм для основного блока на стороне шпунта(1шт)
  • Ящик с инструментом
  • Руководство по эксплуатации

Техническое характеристики станка

Параметры Модель Nortec-46S
Макс. рабочая ширина, мм 1300
Мин. рабочая ширина, мм 210
Макс. рабочая толщина, мм 120
Общая установленная мощность, кВт 27
Двойная плоскозвенная цепь подачи
Мощность,кВт 1,5
Скорость подачи, м/мин 6-25 (изменяемая)
Растояние между зажимами, мм 400
Перемещаемый правый подвижный блок
Мощность, кВт 0,75
Скорость перемещения, м/мин 2
Подрезной блок
Мощность, кВт 1,5 х 2
Скорость шпинделя, об/мин 3000 (50Гц)
Диаметр шпинделя, мм Ø 25.4х 60
Диаметр пилы, мм 205
Основной пильный блок
Мощность, кВт 5,5 х 2
Скорость шпинделя, об/мин 3000 (50Гц)
Диаметр шпинделя, мм Ø 25.4х 60
Диаметр пилы, мм 305
Фрезерный блок
Мощность, кВт 7,5 х 2 шт.
Скорость шпинделя, об/мин 3000/8000 (высокочастотный двигатель)
Диаметр шпинделя, мм Ø 40 х 90
Диаметр фрезы, мм 180-210
Габариты станка
Вес, кг 3500
Габариты, мм 3360х3260х1470

Опционально

  • Норма СЕ
  • Защитная кабина
  • Автоматический магазин подачи

При заказе шипорезного станка необходимо предоставить размеры заготовок для правильной установки толкателей!

Варианты комплектацтии и стоимость шипорезного станка Nortec-46S по запросу.
