Автоматический линейный загрузчик CS RT

Автоматический линейный загрузчик модели CS RT. Производитель Makor (Италия). Загрузчик был разработан с целью линейного погонажа, багетов, оконных наличников, дверных коробок и др. на автоматическую линию с повышенной производительностью.

версия для печати

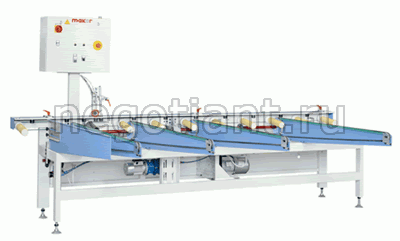

Автоматический линейный загрузчик CS RT

Описание автоматического линейного загрузчика CS RT

Заготовки загружаются вручную на ленты поперечного конвейера и затем автоматически, одна за другой, подаются на линию отделки. Подача заготовок осуществляется таким образом, что окрашенные поверхности не контактируют с деталями загрузчика, сохраняя высокое качество окраски.

СТАНИНА И ПОДАЧА ЗАГОТОВОК

Станина сварной конструкции из стальных листов, на которой установлены все узлы погрузчика. Поперечные рычаги, на которых заготовки вручную выравниваются и устанавливаются ближе друг к другу до тех пор, пока вся поверхность не будет заполнена.
Подающие рычаги числом от двух до пяти с конвейерными лентами с переменной скоростью осуществляют подачу заготовок на роликовый конвейер.
Роликовый конвейер имеет регулируемую скорость и привод от электродвигателя с питанием от частного преобразователя. Конвейер установлен на подшипниках и может продвигаться вниз или вверх при помощи пневмоцилиндров для вытягивания поступающих заготовок. Ролики имеют специальное резиновое покрытие для лучшего сцепления с заготовкой и снижения вибраций.
На роликовом конвейере установлен фотодатчик контроля наличия заготовок.
Прижим заготовки сверху осуществляется обрезиненными роликами и контролируется таймером. Обеспечивается достаточный прижим заготовки к нижним роликам, что дает более точное ускорение заготовки и соответственно более равномерную частоту подачи.

Система обратного хода питающего конвейера позволяет отделять заготовки избегая их контакта друг с другом, устраняя тем самым появление царапин на боковых поверхностях.

СИСТЕМА ПОПЕРЕЧНОЙ ПОДАЧИ

Система поперечной подачи позволяет точно центровать подаваемую заготовку относительно роликового конвейера. Система состоит из панели, закрепленной на полу и оснащенной направляющими, установленными на раме машины. Регулировка центровки осуществляется ручным маховичком. Данная функция позволяет подавать и размещать заготовки строго на питающие валики, что позволяет повысить качество обработки.

КОНТРОЛЬНАЯ ПАНЕЛЬ

Контрольная панель встроена в корпус загрузчика и обеспечена всми необходимыми степенями защиты. С панели задаются режимы и время обработки.
В ЗАВИСИМОСТИ ОТ ТРЕБОВАНИЙ, ПОГРУЗЧИК МОЖЕТ БЫТЬ ИЗГОТОВЛЕН С ДЛИНОЙ 2000-5500ММ И ЧИСЛОМ ПОПЕРЕЧНЫХ РЫЧАГОВ ОТ ДВУХ ДО ПЯТИ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИЗАГРУЗЧИКА

Параметры

Длина

Ширина

Высота

Мин. размеры заготовок, мм

1000

20

10

Макс. размеры заготовок, мм

6000

200

80

Рабочая высота, мм

870

±30

Скорость подачи (с инвертором), м/мин

8 (min)

158 (max)

Скорость поперечной подачи (с инвертором), м/мин

4 (min)

19 (max)
