Окраcочные камеры с водяной завесой без водяного активного поддона

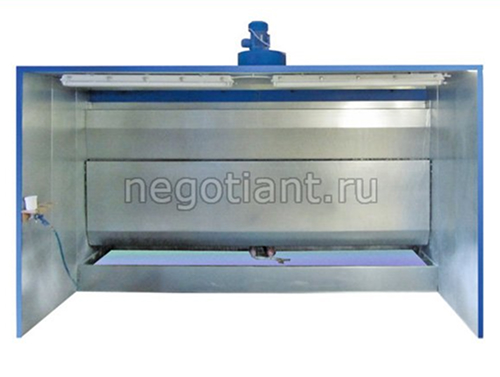

Окраcочные камеры с водяной завесой без водяного активного поддона (ОКВ)

Серия ОКВ 0112.10

Камера представляет собой высокотехнологичную конструкцию, изготовленную из современных материалов и рассчитанные на интенсивную работу. Фильтрующими элементами являются каскад водяных завес и фильтры тонкой очистки. Применение в конструкции до 4 ступеней фильтрации позволяет достичь степени очистки воздуха до 99%.

C помощью вентилятора, который устанавливается на крыше кабины покрасочной камеры, создаётся разряжение, обеспечивающее всасывание воздуха, а при помощи водяной завесы происходит осаждение воздушных взвесей окрасочного материала. Система воздушной аспирации в комплексе с водяной завесой позволяет улавливать и осаждать в ванной отходы окрасочного цикла. Насос создает циркуляцию воды, образующую водяные завесы. Имеются модификации с дополнительными боковыми завесами для оптимизации системы фильтрации.

Все окрасочные камеры укомплектованы высококачественными вентиляторами в искробезопасном исполнении и циркуляционными насосами производства Италии, соответствуют всем современным требованиям безопасности.

Взрывобезопасные светильники производства Чехии обеспечивают оптимальное безбликовое освещение рабочих постов. Равномерное распределение воздушного потока в рабочей зоне окрасочной камеры дает возможность получать покрытия более высокого качества.

Покрасочные камеры разработаны на основе лучших технических решений ведущих европейских производителей окрасочного оборудования, имеют прогрессивную модульную конструкцию, которая позволяет создавать окрасочные кабины различных типоразмеров, а также оснащать их дополнительными опциями в соответствии с пожеланиями заказчика.

Стандартная комплектация покрасочных камерКупить покрасочную камеру

Стандартная комплектация окрасочных камер

  • Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НЛМК).
  • Комплект крепежа (ручки, болты, гайки и т. п.)
  • Система водяных завес
  • Система дождевания
  • Комплект фильтров из нетканых материалов
  • Циркуляционный насос дренажного типа из нержавеющей стали
  • Полиуретановый герметик
  • Надежная транспортная упаковка в ящик
  • Опции

  • Приточный пленум
  • Частотное регулирование
  • Дефлектор-краскоуловитель
  • Исполнение водяных завес из нержавеющей стали
  • Пакет взрывозащита
  • Устройство контроля загрязнённости фильтров
  • Технические характеристики:

    Глубина корпуса — 1000 мм.

    Глубина рабочей зоны — 220 мм.

    ОКВ

    0210.10

    ОКВ

    0310.10

    ОКВ

    0410.10

    ОКВ

    0510.10

    ОКВ

    0610.10

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Мощность насоса, кВт х количество шт

    0,55

    0,55

    1,1

    1,1

    1,1

    Глубина корпуса — 2000 мм.

    Глубина рабочей зоны — 1220 мм.

    ОКВ

    0220.10

    ОКВ

    0320.10

    ОКВ

    0420.10

    ОКВ

    0520.10

    ОКВ

    0620.10

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Мощность насоса, кВт х количество шт

    0,55

    0,55

    1,1

    1,1

    1,1

    Глубина корпуса — 2500 мм.

    Глубина рабочей зоны — 1720 мм.

    ОКВ

    0225.10

    ОКВ

    0325.10

    ОКВ

    0425.10

    ОКВ

    0525.10

    ОКВ

    0625.10

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Мощность насоса, кВт х количество шт

    0,55

    0,55

    1,1

    1,1

    1,1

    Глубина корпуса — 3000 мм.

    Глубина рабочей зоны — 2220 мм.

    ОКВ

    0230.81

    ОКВ

    0330.10

    ОКВ

    0430.10

    ОКВ

    0530.10

    ОКВ

    0630.10

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    21000

    3100

    4100

    5100

    6100

    Мощность насоса, кВт х количество шт

    0,55

    0,55

    1,1

    1,1

    1,1

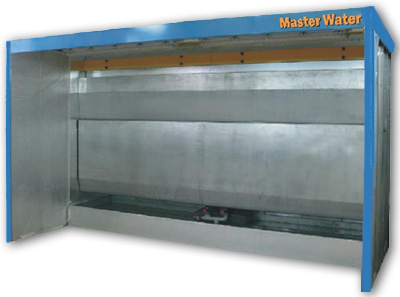

    Окрасочные камеры ОКВ с поворотной водяной завесой ( серия А )

    Серия ОКВ 0112.10

    Окрасочные камеры с поворотной водяной завесой оснащены системой вытяжки и гидросистемой, имеющими повышенную производительность. Для удобства эксплуатации и обслуживания в камере установлена поворотная завеса, поднимаемая с помощью пневмоамортизаторов. Управление работой камеры осуществляется со шкафа управления посредством кнопок, состояние отображается световой индикацией.

    Стандартная комплектация

  • Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НЛМК).
  • Комплект крепежа (ручки, болты, гайки и т. п.).
  • Система водяных завес.
  • Система дождевания.
  • Дефлектор-краскоуловитель.
  • Вентилятор среднего давления ВЦ14-46 взрывозащищенный, двигатель вентилятора взрывозащищенный, (РАЗРЕШЕНИЕ № PPC 00-34341 федеральной службы по экологическому, технологическому и атомному контролю на применение вентиляторов на взрывопожароопасных объектах).
  • Люминесцентный светильник взрывозащищенный IP66 (Чехия), (РАЗРЕШЕНИЕ № PPC 00-32335 федеральной службы по экологическому, технологическому и атомному контролю на применение светильников на взрывопожароопасных объектах).
  • Электрический шкаф управления IP54 оснащен кнопочным включением - отключением электрооборудования, световой индикацией включения, электромагнитными пускателями, тепловыми реле, центральным кулачковым выключателем.
  • Циркуляционный насос дренажного типа из нержавеющей стали.
  • Комплект фильтров из нетканых материалов (Германия).
  • Кабеля, гофротрубы, крепеж, гермовводы, полиуретановый герметик.
  • Надежная транспортная упаковка в ящик

  • Технические характеристики

    Глубина рабочей зоны 1,22 м

    ОКВ

    0220.10

    ОКВ

    0320.10

    ОКВ

    0420.10

    ОКВ

    0520.10

    ОКВ

    0620.10

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Глубина корпуса, мм

    2000

    Мощность вентилятора, кВт х количество, шт

    2,2

    1,5х2

    2,2х2

    2,2х3

    2,2х3

    Производительность вентиляторов, м3/час

    7 300

    10 400

    14 600

    21 900

    21 900

    Мощность светильников, Вт - количество, шт

    2х36

    2х58

    2х36-2

    2х58-2

    2х58-2

    Мощность насоса, кВт х количество шт

    0,55

    1,1

    1,1

    1,1+0,55

    1,1+1,1

    Глубина рабочей зоны 1,72 м

    ОКВ

    0225.10

    ОКВ

    0325.10

    ОКВ

    0425.10

    ОКВ

    0525.10

    ОКВ

    0625.10

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Глубина корпуса, мм

    2500

    Мощность вентилятора, кВт х количество, шт

    2,2

    1,5х2

    2,2х2

    2,2х3

    2,2х3

    Производительность вентиляторов, м3/час

    7 300

    10 400

    14 600

    21 900

    21 900

    Мощность светильников, Вт - количество, шт

    2х36

    2х58

    2х36-2

    2х58-2

    2х58-2

    Мощность насоса, кВт х количество шт

    0,55

    1,1

    1,1

    1,1+0,55

    1,1+1,1

    Глубина рабочей зоны 2,22 м

    ОКВ

    0230.10

    ОКВ

    0330.10

    ОКВ

    0430.10

    ОКВ

    0530.10

    ОКВ

    0630.10

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Глубина корпуса, мм

    3000

    Мощность вентилятора, кВт х количество, шт

    2,2

    1,5х2

    2,2х2

    2,2х3

    2,2х3

    Производительность вентиляторов, м3/час

    7 300

    10 400

    14 600

    21 900

    21 900

    Мощность светильников, Вт - количество, шт

    2х36

    2х58

    2х36-2

    2х58-2

    2х58-2

    Мощность насоса, кВт х количество шт

    0,55

    1,1

    1,1

    1,1+0,55

    1,1+1,1

    Опции

    • Приточный пленум
    • Частотное регулирование
    • Исполнение водяных завес из нержавеющей стали
    • Пакет взрывозащита
    • Устройство контроля загрязнённости фильтров

    Габариты, технические характеристики и комплектация окрасочных камер может быть изменена в соответствии с пожеланиями Заказчика.
