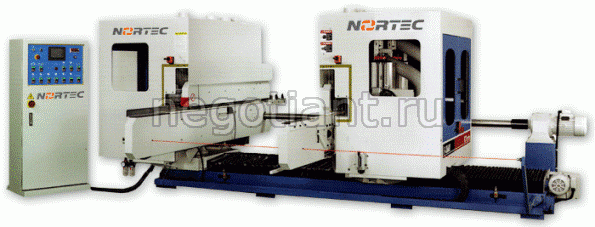

Двусторонний шипорезный станок Nortec-46SА

Двусторонний шипорезный станок Nortec-46SА. Производство Nortec (Тайвань)

версия для печати

шипорезный станок Nortec

Описание шипорезного станка Nortec-46SА

  • Цифровой контроллер ширины обработки. Простая операция установки ширины точной обработки.
  • Плоскозвенная цепь подачи.Оборудована износостойкими игольчатыми подшипниками. На выбор резиновое или фенольное покрытие.
  • Высокоточные линейные направляющие. Подвижная часть станка установлена на высокоточные линейные направляющие, обеспечивающие точное позиционирование по ширине.
  • Форматирующая система.Система основных и подрезных пил обеспечивает решение проблем сколов при форматировании (обрезке). Пильные диски располагаются достаточно близко для простоты и облегчения их настройки.Возможность поворота блоков в диапазоне до ±900.

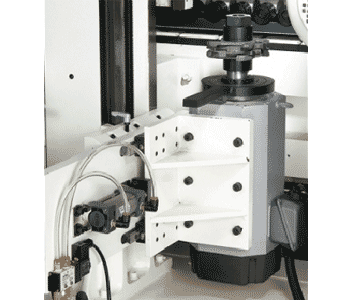

  • Первый фрезерный блок. Оборудован функцией подскока. Опционально возможно исполнение с поворотом блока в диапазоне до ±900. Приводится в действие высокочастотными двигателями.

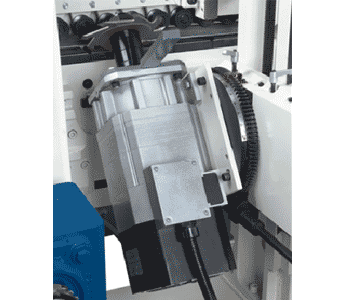

  • Второй фрезерный блок. Исполнение с поворотом в диапазоне до ±900. Приводится в действие высокочастотными двигателями.

Техническое характеристики шипорезного станка

Параметры Модель Nortec-46SА
Макс. рабочая ширина, мм 1300
Мин. рабочая ширина, мм 210
Макс. рабочая толщина, мм 80
Общая установленная мощность, кВт 34,5
Двойная плоскозвенная цепь подачи
Мощность,кВт 1,5
Скорость подачи, м/мин 6-20 (изменяемая)
Растояние между зажимами, мм 400
Перемещаемый правый подвижный блок
Мощность, кВт 0,75
Скорость перемещения, м/мин 2
Подрезной блок
Мощность, кВт 1,5 х 2
Скорость шпинделя, об/мин 3000 (50Гц)
Диаметр шпинделя, мм Ø 25.4х 60
Диаметр пилы, мм 205
Основной пильный блок
Мощность, кВт 5,5 х 2
Скорость шпинделя, об/мин 3000 (50Гц)
Диаметр шпинделя, мм Ø 25.4х 60
Диаметр пилы, мм 255
1-й фрезерный блок (с функцией подскока)
Мощность, кВт 7,5 х 2 шт.
Скорость шпинделя, об/мин 3000/8000 (высокочастотный двигатель)
Диаметр шпинделя, мм Ø 40 х 90
Диаметр фрезы, мм 180-210
2-й фрезерный блок (с функцией подскока, наклоняемый ±900)
Мощность, кВт 5,5 х 2шт.
Скорость шпинделя, об/мин 3000/8000 (высокочастотный двигатель)
Диаметр шпинделя, мм Ø 40 х 90мм
Диаметр фрезы, мм 180-210
Габариты станка
Вес, кг 3980
Габариты, мм 3360х3460х1470

Стандартная комплектация станка

  • Автоматическое позиционирование подвижной стороны станка посредством цифрового контролера обеспечивает высокоточное позиционирование ширины.
  • Цифровые считыватели для регулировок позиционирования верхних прижимных балок и рабочих блоков.
  • Фенольное покрытие цепи.
  • Стандартные толкатели в подающей цепи (Высота = 12мм, Расстояние между толкателями 400мм)
  • Защитный кожух для верхних и нижних прижимных балок.
  • Пила Ø 205мм для подрезного блока (2шт)
  • Пила Ø 255мм для основного блока (2шт)
  • Ящик с инструментом.
  • Руководство по эксплуатации.

Дополнительные опции

  • Норма СЕ
  • Защитная кабина
  • Автоматический магазин подачи

При заказе станка необходимо предоставить размеры заготовок для правильной установки толкателей!

Варианты комплектацтии и стоимость шипорезного станка Nortec-46SА по запросу.
