Линия оптимизации Оптимакс-450

Линия оптимизации Оптимакс-450 российского производства

версия для печати

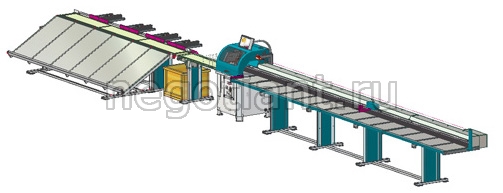

Линия оптимизации Оптимакс-450 российского производства

Особенности и преимущества линии оптимизации Оптимакс-450

  • Световой сенсор для выявления маркированных дефектов.
  • Датчик CNC управляет:
    1. сервомотором при позиционировании заготовки;
    2. циклом распиловки;
    3. сервомотором на выходе заготовки после распиловки.
  • Подающий ролик управляется AC серводвигателем. Световой сенсор выявляет дефекты, маркированные мелком на заготовке, которая распиливается высокоскоростной пилой. Наклонная конструкция станка позволяет удалять отходы под действием силы тяжести. Обработанная заготовка извлекается из станка автоматически.

Функциональность линии оптимизации

  • Выборка дефектов (распиловка по мелковым отметкам).
  • Оптимизация (распиловка по заданным длинам и количествам длин без мелковых отметок).

Технические характеристики линии

Минимальная отпиливаемая длина 115 мм
Ширина заготовки 50-250 мм
Толщина заготовки 10-100 мм
Диаметр пильного диска (пильный диск входит в стоимость) ø450 мм
Частота оборотов пилы 3000 об\мин
Мощность привода подачи 1 х 0,75 кВт АС сервомотор
Мощность двигателя отрезной пилы 1 х 4 кВт
Требуемое давление в пневмосистеме 6 атм
Скорость подачи номинальная 80 м/мин
Скорость реза (ход пилы вверх-вниз) Регулируемая вручную
Рабочий ход толкателя 6500 мм
Длина выходного стола 1000 мм
Вытяжка 2 х ø100мм
Габариты заготовки:
Толщина 5 - 100 мм
Ширина 3 - 260 мм
Высота 1000 - 6500 мм
Точность позиционирования заготовки по ходу + \ - 0,5 мм

Рабочая производительность линии (L=6м)

  • при 2-х дефектах на 1 п.м. - 3800п.м.\ смена (7 часов)
  • при 3-х дефектах на 1 п.м. - 2860п.м. \ смена (7часов)

Комплектация линии оптимизации

  1. Пильный агрегат оптимизатора (торцовочный станок) с логическим устройством обработки данных и управления.
  2. Загрузочный стол с механизмом подачи заготовок на основе механического толкателя.
  3. Выходной неприводной конвейер (1м).
