Четырехсторонние станки

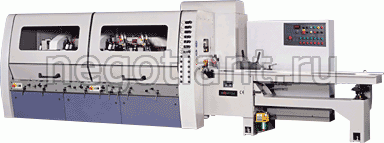

Четырёхсторнний станок

Станки серии GL предназначены для изготовления конструкционного бруса и бруса для домостроения с максимальным сечением 300 х 230 мм, а также для изготовления широкой гаммы погонажных изделий. Станки рассчитаны на работу в самом интенсивном режиме. Эксклюзивная литая конструкция станины выполнена с высокой точностью и после литья обработана на станке с ЧПУ. В стандартной комплектации станки оснащены полным комплектом пневматических прижимов с раздельной регулировкой усилия прижима, высокоточными динамически сбалансированными шпинделями и контропорами на горизонтальных шпинделях с системой гидравлического самоцентрирующегося зажима. Мощность двигателя подачи и двигателей на шпинделях может быть увеличена до 22,5 кВт. Широкая гамма дополнительных опций позволяет значительно расширить возможности данного станка, в том числе увеличение скорости подачи до 80 м/мин.

Отличительные особенности серии GL от GA

• Более массивная литая станина специального исполнения

• Ширина заготовок до 300 мм

• Контропоры на горизонтальных шпинделях с гидравлическими самоцентрирующимся зажимам

• Боковые прижимные ролики с пневмоприжимом на входном столе и перед первым горизонтальным шпинделем

• Подъемные, подающие и прижимные ролики с пневматической регулировкой перед первым горизонтальным шпинделем

• Дополнительные верхние двойные пневматические прижимные ролики перед левыми вертикальными шпинделями с регулировкой в зависимости от ширины заготовки

• Раздельная регулировка усилия пневмоприжима дополнительных верхних двойных прижимных роликов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Стандартная комплектация (соответствует стандартам CE):

• Литая станина;

• Хромированный стол, покрытие 0,3 мм, твердость RC 70;

• Автоматическая смазка стола по таймеру;

• Централизованная система смазки;

• Электронный регулятор скорости подачи;

• Редукторная система привода подающих спаренных роликов через карданные валы;

• Верхняя траверса с горизонтальными шпинделями и системой подающих роликов, оснащенная редукторной системой вертикального перемещения;

• Боковые прижимные ролики с пневмоприжимом на входном столе и перед первым горизонтальным шпинделем;

• Перед первым горизонтальным шпинделем установлены подъемные, подающие, прижимные ролики с пневматической регулировкой;

• Боковой роликовый прижимной блок с пенвмоприжимом, установленный напротив правого вертикального шпинделя;

• Ролики подачи с пневмоприжимом, разделенным на 4 зоны по усилию;

• Регулируемые столы напротив правых вертикальных шпинделей, предназначенные для уменьшения зазора между столом и инструментом;

• Пневматическая регулировка усилия прижима прижимных башмаков перед верхними горизонтальными шпинделями;

• Дополнительные верхние двойные пневматические прижимные ролики перед левым вертикальными шпинделями с регулировкой в зависимости от ширины заготовки;

• Пневматическая регулировка усилия прижима дополнительных верхних двойных прижимных роликов

• Приводные подающие ролики в столе ( количество зависит от модели: 5 S — 4 шт; 6 S — 5 шт ; 7 S , 8 S , 9 S — 6 шт; 830U и 930U — 7 шт)

• Высокоточные динамически сбалансированные шпиндели с четырьмя разнесенными подшипниками 4-го класса точности;

• Контропоры на горизонтальных шпинделях с гидравлическими самоцентрирующимися зажимами;

• Возможность полнопрофильного фрезерования верхними горизонтальными шпинделями с возможностью независимой регулировкой их положения;

• Управление позиционированием шпинделей и цифровые счетчики вынесены на переднюю панель станка;

• Универсальный шпиндель ( для моделей с индексом U ) :

  - позиционирование шпинделя осуществляется с передней панели станка, без необходимости открытия защитного кожуха (исключение — необходимость поворота двигателя и фиксации его положения);

  - цифровое отображение положения шпинделя;

• Все шпиндели смонтированы на независимых направляющих;

• Защитный шумопонижающий кожух со смотровыми окнами и внутренней подсветкой;

• Переключатель направления подачи заготовки (вперед - назад) на передней панели и пульте управления;

• Защита от перегрузки и падения напряжения на всех двигателях;

• Кнопки аварийного отключения;

• Основной выключатель с замком;

• Набор сервисных ключей и аксессуаров.

Дополнительные опции:

Прижимные ролики с пневмоприжимом на входе (опция). Система ограничения заготовки по высоте. Контропора для горизонтальных шпинделей с гидравлическим самоцентрирующимся зажимом. Боковой роликовый пневматический прижимной блок напротив правого вертикального шпинделя.	Передний пневматический прижимной башмак. Централизованная система смазки. Механизм подачи. Прямой джойнтер (опция).	Профильный джойнтер (опция). Универсальный шпиндель (опция). Сервопривод позиционирования шпинделя с управлением от цифрового программируемого контроллера (опция). Программируемая система ATS (опция).
		Прижимные ролики с пневмоприжимом на входе (опция).
		Система ограничения заготовки по высоте.
		Контропора для горизонтальных шпинделей с гидравлическим самоцентрирующимся зажимом.
		Боковой роликовый пневматический прижимной блок напротив правого вертикального шпинделя.
		Передний пневматический прижимной башмак.
		Централизованная система смазки.
		Механизм подачи.
		Прямой джойнтер (опция).
		Профильный джойнтер (опция).
		Универсальный шпиндель (опция).
		Сервопривод позиционирования шпинделя с управлением от цифрового программируемого контроллера (опция).
		Программируемая система ATS (опция).
