Четырехсторонний станок Nortec GA

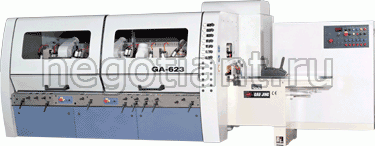

Четырехсторонний станок модели GA. Производство Nortec (Тайвань)

версия для печати

#2975

Четырёхсторонние станки серии GA

Станки этой серии спроектированы с учетом передовых разработок в области машиностроения и предназначены для выполнения широкого спектра работ: от простейшего калибрования до сложного профилирования заготовок. Станки, в том числе, позволяют производить профилированный брус для домостроения.

Динамически сбалансированный шпиндель с гидравлической контропорой и системой гидравлического самоцентрирующегося зажима обеспечивает максимальную стабильность при скорости обработки до 80 м/мин.

Компьютерная система ATS позволяет запрограммировать до 200 различных типоразмеров заготовок. Помимо минимального времени перенастройки станка, использование данной системы исключает необходимость выполнения пробных прогонов. Жидкокристаллический сенсорный дисплей максимально облегчает задачи перенастройки и визуализирует весь процесс.

Четырёхсторонние станки серии GA в стандартной комплектации оборудованы большим количеством прижимных подающих роликов. Привод прижимных подающих роликов осуществляется системой карданных валов через редуктор, обеспечивая плавную и стабильную подачу заготовок.

Отличительные особенности серии GA в сравнении с серией GN:

  • Более массивная, специального исполнения, сварная станина.
  • Автоматическая смазка стола по таймеру.
  • Большее количество прижимных подающих роликов, как в столе, так и над столом.
  • Ролики подачи с пневматической регулировкой разделённой на 4 зоны по усилию прижима;
  • Боковой роликовый пневматический прижимной блок напротив правого вертикального шпинделя.
  • Увеличенная мощность приводов подачи и на шпинделях.
  • Два вспомогательных пульта на передней панели для настройки станка
  • Возможность установки значительно большего количества дополнительных опций:

- Контр-опора горизонтального шпинделя с гидравлическим самоцентрирующимся зажимом
- Прямой и профильный джойнтер
- Компьютерная система контроля АТС (на 3 — 5 шпинделей)
- Увеличение мощности привода вертикальных шпинделей до 18,75кВт
- Увеличение мощности привода горизонтальных шпинделей до 30кВт
- Увеличение мощности привода подачи до 40 кВт
- Возможность увеличение скорости подачи до 60; 80; 100; 120; 150 метров в минуту

Стандартная комплектация (соответствует стандартам CE)

  • Хромированный стол и направляющая линейка, покрытие 0,3 мм, твердость RC 70º;
  • Автоматическая смазка стола по таймеру;
  • Централизованная система смазки на передней панели станка;
  • Электронный регулятор скорости подачи (Инвертер);
  • Редукторная система привода подающих спаренных роликов через карданные валы;
  • Регулируемые столы напротив правых вертикальных шпинделей, предназначенные для уменьшения зазора между столом и инструментом;
  • Ролики подачи с пневматической регулировкой разделенной на 3 зоны по усилию прижима;
  • Боковой роликовый прижимной блок с пневмоприжимом, установленный напротив правого вертикального шпинделя;
  • Верхняя траверса с системой подающих роликов, оснащенная редукторной системой вертикального перемещения;
  • Цифровые индикаторы положения прижимных плит, распложенных перед и за верхними горизонтальными шпинделями;
  • Приводные подающие ролики над столом на прижимной подающей траветсе в зависимости от модели станка количестве от 6 до 16шт;
  • Приводные подающие ролики в столе в зависимости от модели станка количество от 2 до 7шт;
  • Высокоточные динамически сбалансированные шпиндели с четырьмя разнесенными радиально-упорными подшипниками пятого класса точности;
  • Возможность полнопрофильного фрезерования верхними горизонтальными шпинделями с независимой регулировкой их положения;
  • Управление позиционированием шпинделей и цифровые счетчики вынесены на переднюю панель станка;
  • Все шпиндели смонтированы на независимых направляющих.
  • Шумопоглощающий кожух обеспечивает защиту в соответствии с европейскими нормами безопасности.
  • Лампы дневного освещения под кожухом станка.
  • Переключатель подачи заготовки (вперед — назад)1- 2-шт находится на передней панели и 1-шт на пульте управления;
  • Защита от перегрузки и падения напряжения на всех двигателях.
  • Кнопки экстренной остановки 1-2-шт находится на передней панели и 1-шт на пульте управления.
  • Основной выключатель с механическим замком.
  • Комплект сервисных ключей и аксессуаров.
  • Набор инструмента для обслуживания станка.

Технические характеристики

Модель

533

623

723

723А

823

923

Ширина заготовки, мм

10-230 ( 250 под заказ )

Толщина заготовки, мм

7-160 ( 230 под заказ )

Минимальная длина заготовки, мм

230

Скорость подачи, м/мин

6-36

Скорость вращения шнпинделя, об/мин

6000

Диаметр шпинделя, мм

40

Осевой ход горизонтальных шпинделей, мм

20

Осевой ход вертикальных шпинделей, мм

60

Диаметр инструмента, мм:
- на 1-ом горизонтальном шпинделе

125-160

- на вертикальных шпинделях

100-180

- на горизонтальных шпинделях

100-200

на последенм нижнем шпинделе

100-250

Мощность привода шпинделей, кВт:
- нижнего горизонтального №1

7,5

- нижнего горизонтального №2

11

11

11

7,5

11

7,5

- нижнего горизонтального №3

-

-

-

11

-

7,5

- верхнего горизонтального №1

11

- верхнего горизонтального №2

-

7,5

7,5

7,5

7,5

11

- вертикальных шпинделей

7,5

Мощность привода шпинделей (для моделей с индексом U), кВт:
- нижнего горизонтального №1

7,5

- нижнего горизонтального №2

-

-

-

7,5

-

7,5

- верхнего горизонтального №1

11

- верхнего горизонтального №2

-

7,5

7,5

7,5

7,5

11

- вертикальных шпинделей

7,5

- универсального шпинделя

7,5

Мощность привода подачи, кВт

7,5

7,5

7,5

7,5

11

11

Длина стола, мм

2000

Вертикальных ход стола и горизонтальный ход направляющей линейки, мм

12

Диаметр подающих роликов, мм

140

Количество и ширина подающих роликов на валу, шт х мм

2 х 50

Габариты станка (длина х ширина х высота), мм

5000х 1930х1800

5400х 1930х1800

5800х 1930х1800

5800х 1930х1800

6100х 1930х1800

6100х 1930х1800

Вес, кг

5000

5000

5600

6200

6800

730

Полный модельный ряд серии GA от 5-и до 9-ти шпинделей:

GA 523; GA 623; GA 723/723А; GA 823; GA 923;
GA-623 U; GA-723 U; GA-823 U; GA-923 U;
GA-623H 60; GA-623H 80; GA-723H 60; GA-723H 80; GA-723AH 60; GA-723AH 80; GA-823H 60; GA-823H 80

Дополнительные опции

  • Устройство автоматической подачи заготовок
  • Подающий стол длиной 2,5 м
  • Подающий стол длиной 3,3 м
  • Подающий стол длиной 4 м
  • Подающий стол длиной 6 м
  • Подающие ролики (2 шт) с пневмоприжимом перед первым горизонтальным шпинделем
  • Когтевая защита
  • Индикатор вертикального положения подающих роликов
  • Боковой пневматический прижимной ролик на входе
  • Верхний пневматический прижимной ролик на входе
  • Верхний пневматический прижимной ролик перед левым вертикальным шпинделем
  • Контропора горизонтального шпинделя с гидравлическим самоцентрирующим зажимом
  • Скорость вращения шпинделя 8000 об/мин (за 1 шпиндель)
  • Увеличение ширины строгания до 250 мм (за 1 горизонтальн. шпиндель)
  • Увеличение высоты строгания до 230 мм (за 1 шпиндель)
  • Сервопривод позиционирования шпинделя с управлением через программируемый контроллер (за 1 шпиндель)
  • Счётчик количества полученной продукции
  • Прижимная плита перед верхним шпинделем с пневматической регулировкой
  • Моторизованная установка положения универсального шпинделя
  • Прямой джойнтер
  • Профильный джойнтер
  • Комплект полиуретановых прижимных плит для верхнего шпинделя
  • Сменный алюминиевый стол для последнего нижнего шпинделя
  • Компьютерная система контроля АТС (3 шпинделя; 4шпинделя; 5шпинделей)
  • Гидравлическая блокировка , необходима для системы АТС (за 1 шпиндель)
  • Гравированный стол (не хромированный)
  • Гравированный стол (хромированный)
  • Увеличение мощности привода на горизонтальных шпинделях: с 7,5 кВт до 40кВт
  • Увеличение мощности привода на вертикальные шпинделя с 7,5 кВт до 18,75кВт
  • Увеличение мощности привода подачи с 7,5 до 50кВт

Смотрите также Четырехсторонний станок серии GL для изготовления конструкционного бруса и бруса для домостроения
