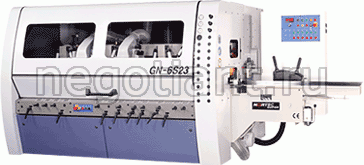

Четырёхсторонние станки серии GN

Станки этой серии имеют массивную, жесткую конструкцию и оснащены высокоточными, динамически сбалансированными шпинделями (от 5 до 8 штук), с 4-мя разнесенными подшипниками 5-го класса точности.

Богатая стандартная комплектация станков позволяет выполнять широкий спектр фрезерных работ высокой сложности.

Широкий набор опций значительно расширяет возможности станков:

• максимальное сечение заготовок 230х230 мм (изготовление конструкционного бруса);
• хромированный фрезерованный стол с направляющими пазами (изготовление паркета и ламелей для мебельного щита).

Отличительные особенности серии GN от GS:

• Более массивная станина.
• Увеличенный максимальный размер сечения обрабатываемых заготовок.
• Перемещение прижимной траверсы осуществляется на двух подъемных винтовых механизмах с редукторной системой подачи.
• Электронный регулятор скорости подачи.
• Каждый шпиндель имеет привод от отдельного двигателя.
• Увеличенная мощность привода подачи и шпинделей.
• Регулировка осевого перемещения 1-го шпинделя осуществляется с передней панели станка.
• Возможность установки на последнем нижнем горизонтальном шпинделе фрез диаметром 250 мм.
• Блок (Тандем) перед первым вертикальным шпинделем для подачи коротких заготовок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Стандартная комплектация (соответствует стандартам CE):

• Литая станина;
• Хромированный стол, покрытие 0,3 мм, твердость HRC 70 ;
• Централизованная система смазки;
• Ручная помпа для смазки стола;
• Редукторная система привода подающих спаренных роликов через карданные валы;
• Верхняя траверса с горизонтальными шпинделями и системой подающих роликов, оснащенная редукторной системой вертикального перемещения;
• Электронный регулятор скорости подачи;
• Боковой прижимной ролик на входном столе;
• Боковой механический роликовый прижимной блок напротив правого вертикального шпинделя;
• Ролики подачи с пневмоприжимом, разделенным на 3 зоны по усилию ;
• Блок прижимных роликов (Тандем) с пневматической регулировкой усилия прижима для подачи коротких заготовок ;
• Регулируемый стол напротив первого вертикального шпинделя для уменьшения зазора между инструментом и столом;
• Приводные подающие ролики в столе ( количество зависит от модели : 5 S 23— 2; 6 S 23— 3; 7 S 23, 8 S 23— 4 );
• Возможность профилирования на верхнем горизонтальном шпинделе, с независимой регулировкой его положения;
• Управление позиционированием шпинделей и цифровые счетчики на передней панели станка;
• Универсальный шпиндель ( для моделей с индексом U ):
  - позиционирование шпинделя осуществляется с передней панели станка, без необходимости открытия защитного кожуха (исключение — необходимость поворота двигателя и фиксации его положения);
  - цифровое отображение положения шпинделя;
• Все шпиндели смонтированы на независимых направляющих;
• Защитный шумопонижающий кожух со смотровыми окнами и внутренней подсветкой;
• Переключатель направления подачи заготовки на панели управления и на корпусе станка;
• Защита от перегрузки и падения напряжения на всех двигателях;
• Кнопки экстренной остановки;
• Комплект строгальных головок с твердосплавными ножами;
• Набор инструмента.

Дополнительные опции:

• Устройство автоматической подачи заготовок.
• Автоматическая система смазки по таймеру.
• Удлинение подающего стола до 2,5 м; 3,3 м;4 м.
• Фрезерованный хромированный стол с направляющими пазами.
• Когтевая защита (применяется при использовании пил).
• Индикатор положения подающих роликов.
• Боковой пневматический прижимной ролик на входе. Боковой пневматический прижимной блок, установленный напротив правого вертикального шпинделя. Подающие ролики (2 шт) с пневмоприжимом перед 1-м горизонтальным шпинделем.
• Верхний прижимной ролик с пневмоприжимом перед левым вертикальным шпинделем.
• Скорость вращения шпинделя 8000 об/мин.
• Увеличение ширины обработки на горизонтальных шпинделях до 250 мм.
• Увеличение высоты обработки на вертикальных шпинделях до 200 мм.
• Увеличение высоты обработки на вертикальных шпинделях до 230 мм. Сервопривод позиционирования шпинделя с управлением через цифровой программируемый контроллер.
• Прижимная плита перед верхним шпинделем с пневматической регулировкой усилия прижима.
• Моторизованное перемещение универсального шпинделя по горизонтали и вертикали.
• Увеличение мощности привода на горизонтальных шпинделях до 15 кВт.
• Увеличение мощности привода на вертикальных шпинделях до 13 кВт.
