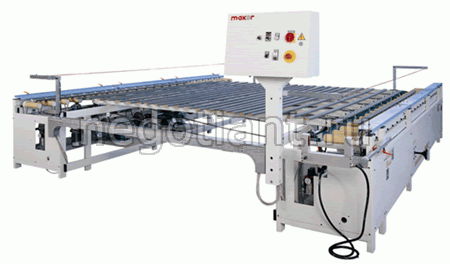

Автоматический поперечный конвейер модели SCD. Производитель Makor (Италия)

версия для печати

Автоматический поперечный конвейер модели SCD

Особенности и преимущества автоматического конвейера SCD

Автоматический поперечный конвейер модельного ряда SCD был разработан для перемещения в поперечном относительно основного направлении линейных погонажных изделий, коробок наличников с целью необходимости перенаправления в сторону или разворота технологической цепочки на 180 градусов.

Заготовки, поступающие с предыдущих станков линии, перемещаются в поперечном направлении системой транспортировочных цепей и рычагов, и далее направляются либо в прежнем направлении, либо в противоположном. Конструкция конвейера обеспечивает контакт только нижней неокрашенной поверхности заготовок, что позволяет сохранить высокое качество окраски.

Конструкция автоматического конвейера SCD

СТАНИНА И ТРАНСПОРТИРОВКА ЗАГОТОВОК

Станина сварной конструкции, на которой размещены все основные узлы.

Загрузочный роликовый конвейер с регулируемой с помощью редуктора скоростью предназначен для:

  • линейного перемещения уже окрашенных и высушенных заготовок напрямую;
  • перенаправления заготовок на следующий цикл окраски-сушки путем передачи их на специальные рычаги с поперечными транспортировочными цепями. Транспортировочные ролики имеют специальное резиновое покрытие, увеличивающее сцепление заготовок и снижающее вибрации.

Система определения и выравнивания заготовок с помощью оптико-электронного датчика, определяющего заготовки высотой ниже 80 мм, а также очень тонких деталей.

Поперечные рычаги, на которых установлены конвейерные ленты с постоянным приводом, служат для подбора и передачи на поперечный конвейер поступающих заготовок. Каждый из рычагов поднимается и опускается с помощью пневмоприводов, обеспечивая либо прямой прогон заготовки в нижнем положении рычага, либо смещение заготовки на транспортировочные цепи поперечного конвейера.

Поперечные транспортировочные цепи с переменной скоростью подачи, на которые заготовки поступают с рычагов, установлены ниже уровня конвейера и выровнены для лучшей разгрузки на выходе.

КОНТРОЛЬНАЯ ПАНЕЛЬ

Главная контрольная панель вмонтирована в станину, оснащена всеми необходимыми элементами защиты, системами контроля, и регулировки производственного процесса.

В ЗАВИСИМОСТИ ОТ ТРЕБОВАНИЙ КОНВЕЙЕРЫ МОГУТ БЫТЬ ИЗГОТОВЛЕНЫ С НЕОБХОДИМЫМИ РАЗМЕРАМИ И ЧИСЛОМ РЫЧАГОВ И ТРАНСПОРТИРОВОЧНЫХ ЦЕПЕЙ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНВЕЙЕРА

Параметры Длина Ширина Высота
Рабочая высота, мм

850

± 30

Скорость подачи, м/мин

37 (min)

195 (max)

Скорость подачи поперечных цепей, м/мин

2

10

Мощность двигателя подающего роликового конвейера, кВт

0,74

Мощность привода выходного роликового конвейера, кВт

0,74

Мощность привода поперечных цепей, кВт

0,37

Мощность привода быстрых ремней, кВт

0,18

Общая установленная мощность (+10%), кВт

2,2
