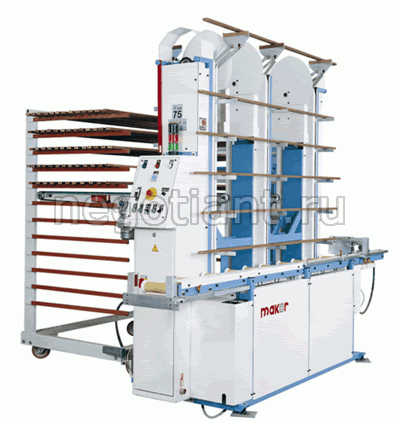

Автоматический разгрузчик - укладчик на тележки AC

Автоматический укладчик модельного ряда АС. разгрузчик заготовок с транспортных тележек модельного ряда АСR. Производитель Makor (Италия).

версия для печати

Автоматический разгрузчик - укладчик на тележки AC

Назначение укладчика

Укладчик разработан для перегрузки линейных погонажных изделий и профилей, поступающих на транспортировочных тележках с двумя или тремя вильчатыми опорами на автоматическую производственную линию. разработан для перегрузки линейных погонажных изделий и профилей, поступающих с автоматических производственных линий на транспортировочные тележки с двумя или тремя вильчатыми опорами.

Заготовки передвигаются, контактируя с опорными элементами только нижней частью, поэтому окрашенные стороны не касаются элементов оборудования, сохраняя высокое качество обработки.

ОПИСАНИЕ АВТОМАТИЧЕСКОГО РАЗГРУЗЧИКА - УКЛАДЧИКА НА ТЕЛЕЖКИ

Стальная станина сварной конструкции, на которой установлены все основные узлы.
Две боковые стойки, являющиеся частью станины предназначены для прочной фиксации системы разгрузки, подъема и погрузки заготовок на тележки.

ПЕРЕМЕЩЕНИЕ ЗАГОТОВОК

Съемный роликовый конвейер с постоянным приводом через редуктор и регулируемой скоростью подачи.
Ролики имеют специальное резиновое противоскользящее и противовибрационное покрытие, что обеспечивает их плавное перемещение.
Система определения и выравнивания поступающих заготовок осуществляется оптическим датчиком с возможностью определения наличия заготовок высотой до 80 мм, а также самых тонких деталей.
На выходе роликового конвейера установлен механический стыковочный упор, который может быть использован как защитный в случае неполадок в системе перемещения, либо для коррекции раскладки заготовок в зависимости от их длины.

СИСТЕМА СЪЕМА ЗАГОТОВОК

Система съема и перекладки заготовок с роликового конвейера на разгрузочные рычаги осуществляется с помощью простого и функционального механизма, являющегося оригинальной разработкой компании MAKOR. Система оснащена приводом с инвертором для изменения скорости в зависимости от устойчивости обрабатываемых заготовок. Более того, система позволяет регулировать фазы пуска-останова в последовательном режиме, обеспечивая регулярное перемещение заготовок.
Загрузочные рычаги, на которых происходит подготовка к загрузке на полки транспортной тележки. Ряд так называемых «быстрых лент» с переменной скоростью продвигает заготовки на разгрузочные ремни, исключая любой контакт с окрашенными поверхностями и оптимизируя загрузку полки. Заполнив верхнюю полку, рычаги опускаются на уровень следующей, и так до полного заполнения тележки.

КОНТРОЛЬНАЯ ПАНЕЛЬ

Главная контрольная панель вмонтирована в станину, управление производится с помощью ПЛК
Контроль параметров с жидкокристаллического монитора. Управление параметрами осуществляется соответствующими тумблерами и потенциометрами, имеющими легко читаемую символику.
Возможно переключение на один из пяти языков, а также метрическую или английскую системы непосредственно с контрольной панели.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗГРУЗЧИКА - УКЛАДЧИКА НА ТЕЛЕЖКИ

Параметры Длина Ширина Высота
Мин. размеры заготовок, мм

600

20

10

Макс. размеры заготовок, мм

6000

150

80

Рабочая высота, мм

870

± 30

Скорость подачи, м/мин

25 (min)

145 (max)

Мощность привода роликового конвейера, кВт

0,74

Мощность привода подъема рычагов, кВт

0,74

Мощность привода малых рычагов (с инвертором), кВт

1,1

Мощность привода загрузочных лент, кВт

0,18
