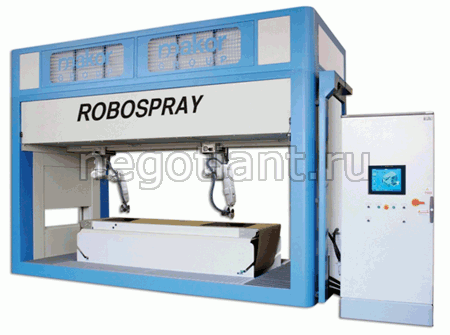

Окрасочный робот ROBOSPRAY

Антропоморфный окрасочный робот модели Robospray. Производитель Makor (Италия)

версия для печати

окрасочный станок

Окрасочный робот Robospray предназначен для окраски панелей, окраски мебельных элементов, нанесение клея.

Преимущества станка

  • Высокое качество покраски
  • Экономия ЛКМ
  • Легкость в использовании
  • Обработка любой поверхности

Область применения станка

  • Высококачественная матовая и глянцевая отделка
  • Производство элитных изделий
  • Сложная конфигурация заготовок
  • 3D выпукло-вогнутые поверхности
  • Толстые кромки

Версии исполнения станка

  • 1 рычаг — стандартная версия
  • 2 рычага — увеличенная производительность

Основные компоненты станка

  • Подвижный рычаг
  • Камера повышенного давления
  • Система подачи
  • Система вытяжки
  • Программное обеспечение
  • Электронная система
  • 3D лазерный сканер

окрасочный робот

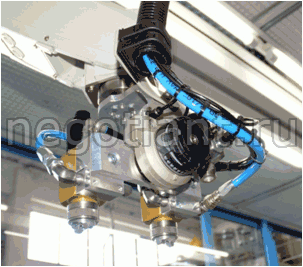

Подвижный рычаг

• 2 распылителя + 1
• Система вращения площадки для окраски кромок выделенным распылителем
• 1 контур для смены цвета и щеточная система очистки сопел
• Экономия ЛКМ при смене продукта и при работе с малыми партиями (до 1 заготовки на один цвет)
• Экономия времени при смене цвета
• Высокая производительность: до 60 м2/час (в режиме обработки однотипных заготовок)

Камера повышенного давления

  • Полностью фильтрованный и контролируемый приточный воздух
  • Боковые притоки в зону окраски
  • Нижние сухие фильтры вытяжки
  • Зона окраски, загрузки и выгрузки с обдувом фильтрованным воздухом
  • Первый каскад фильтрации с площадью 8м2
  • Подъемные двери и выдвижные телескопические загрузочный и разгрузочный конвейеры

Преимущества:
1. Короткое время загрузки по сравнению с другими системами — увеличенная производительность
2. Снижение количества нефильтрованного воздуха, проникающего внутрь кабины — лучшее качество

Система подачи заготовок

  • Вакуумный прижим конвейерной ленты (функционирует только при перемещении заготовок для предотвращения загрязнением аэрозолем от распыления)
  • Натяжной вал с пневмоприводом для правильной работы системы подачи с бумажной лентой
  • Рулон бумаги 400 м
  • Система быстрой смены бумажного рулона

Система аспирации

  • Автоматическое регулирование притока и вытяжки при помощи ПЛК и инверторов
  • Фильтр шкаф с семью кассетами фильтров сверхтонкой очистки длиной 2 метра и диам. 300 мм с общей поверхностью 14 м2
  • Цикл работы 40 дней
  • Реле давления для визуального контроля загрязненности фильтров
  • Сигнализация износа фильтрующих кассет

Программное обеспечение GESTIONE

  • Простота в использовании
  • Интерфейс с сенсорным монитором
  • Отображение заготовок в окрасочной зоне
  • Широкий диапазон выбора режимов
  • Окраска отдельных заготовок
  • Окраска на поддонах
  • Окраска гнутых фасадов
  • Окраска одновременно одним или двумя распылителями
  • Основные параметры вызываются простым нажатием кнопок на панели оператора
  • Модемная связь для диагностики
  • Инструкция пользователя и электросхемы
  • Статистика производства
  • Интерфейс для системы смены цвета

Электронные компоненты высшего качества

  • Подвижный рычаг MITSUBISHI
  • Безщеточные моторы с инверторами MITSUBISHI
  • ПЛК
  • Панель управления MITSUBISHI

Сочетание этих высокотехнологичных компонентов обеспечивает высокую гарантию совместимости при самых сложных условиях работы

3D Лазерный сканер

  • Автоматическое определение размеров и толщины заготовок
  • Распыление точно по контуру и толщине подаваемой заготовки

ПРОЕКТЫ ПО ЗАКАЗАМ

  • Шлифование
  • Распыление
  • Вальцовое нанесение
  • Сушка
  • Транспортировка заготовок

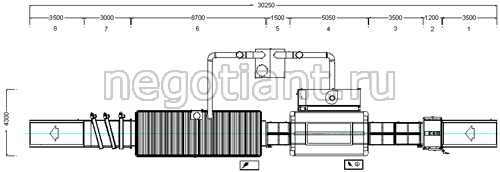

Линия ROBOSPRAY для окраски фасадов воднодисперсионными УФ-отверждаемыми ЛКМ

линия для окраски фасадов
