Теплогенераторы (блоки нагрева воздуха) приточно-вытяжные

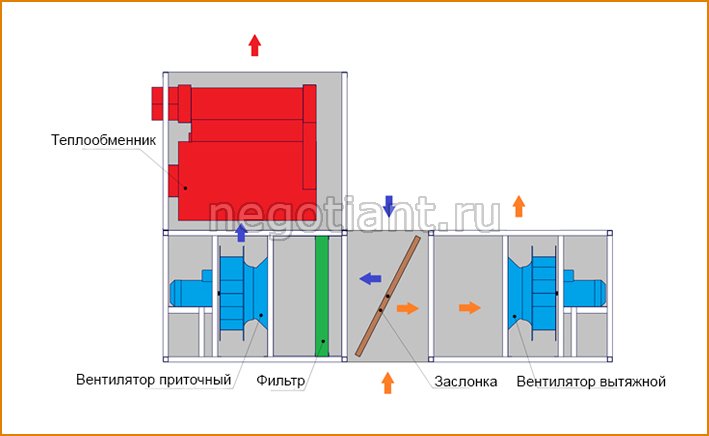

Теплогенераторы (воздухонагреватели) предназначены для отопления и вентиляции помещений предприятий и организаций, торговых комплексов, складов, автосервисов и т.д., а также для применения в технологических процессах сушки и окраски различных изделий и материалов. Холодный воздух нагревается, проходя через теплообменник, выполненный из жаростойкой нержавеющей стали. Теплообменник разогревается изнутри пламенем газовой/дизельной горелки. Отдавшие тепло продукты горения выходят в дымовую трубу.
Также блоки нагрева воздуха могут устанавливаться как на открытых площадках, так и внутри сооружений, могут быть использованы как для стационарных систем отопления, так и для оперативного и временного обогрева различных зданий и сооружений. Высоконапорный вентилятор позволяет подсоединять воздуховоды общей длиной до 50 м.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ ПРИТОЧНО-ВЫТЯЖНЫХ НА ГАЗЕ
| БНВ-5 | БНВ-8 | БНВ-12 | БНВ-16 | БНВ-20 | БНВ-24 | ||
| Расход воздуха, м3/час |
мин. номинал |
3000 5000 |
6000 8000 |
9000 12000 |
13000 16000 |
16000 20000 |
20000 24000 |
| Температура воздуха на входе, гр. C | мин. | -20 | -20 | -20 | -20 | -20 | -20 |
| Перепад температур, гр. C | номинал | 40 | 40 | 40 | 40 | 40 | 40 |
| Максимальная тепловая мощность, кВт | номинал | 80,6 | 108 | 152,1 | 220,5 | 288,0 | 351,0 |
| Газовая горелка Lamborghini | тип | EM 9-E.D3 | EM 12-E.D3 | EM 18-E.D3 | EM 26-E.D4 | EM 35-E.D4 | EM 40/2-E.D4 |
| Расход природного газа | м3/час | 4,32-9 | 5-12,1 | 9,9-17 | 12,9-24,6 | 12,9-24,6 | 21,5-39,2 |
| Расход газа пропан/бутан | м3/час | 1,5-3,2 | 1,7-4,3 | 3,5-6 | 4,6-8,7 | 6,7-11,4 | 4,1-13,9 |
| Дымовая труба | мм. | 160 | 200 | 250 | 300 | 300 | 350 |
| Мощность электродвигателя вентилятора приточного | кВт | 2,2 | 3 | 4 | 5,5 | 7,5 | 11 |
| Мощность электродвигателя вентилятора вытяжного | кВт | 1,5 | 2,2 | 3 | 4 | 5,5 | 7,5 |
| Габаритные размеры, мм |
длина ширина высота |
2800 900 1800 |
3200 1000 2000 |
3500 1200 2400 |
3800 1300 2600 |
4000 1400 2700 |
4800 1600 3100 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ ПРИТОЧНО-ВЫТЯЖНЫХ НА ДИЗЕЛЬНОМ ТОПЛИВЕ
| БНВ-5 | БНВ-8 | БНВ-12 | БНВ-16 | БНВ-20 | БНВ-24 | ||
| Расход воздуха, м3/час |
мин. номинал |
3000 5000 |
6000 8000 |
9000 12000 |
13000 16000 |
16000 20000 |
20000 24000 |
| Температура воздуха на входе, гр. C | мин. | -20 | -20 | -20 | -20 | -20 | -20 |
| Перепад температур, гр. C | номинал | 40 | 40 | 40 | 40 | 40 | 40 |
| Максимальная тепловая мощность, кВт | номинал | 77,9 | 112,1 | 158,4 | 224,1 | 320,4 | 426,6 |
| Дизельная горелка Lamborghini | тип | Eco 7 | Eco 10 | Eco 15 | Eco 20 | Eco 30/2 | Eco 40/2 |
| Расход дизельного топлива | л/час | 4,6-7,3 | 5-10,5 | 7-14,8 | 11-21 | 16-30 | 22,5-40 |
| Дымовая труба | мм. | 160 | 200 | 250 | 300 | 300 | 350 |
| Мощность электродвигателя вентилятора приточного | кВт | 2,2 | 3 | 4 | 5,5 | 7,5 | 11 |
| Мощность электродвигателя вентилятора вытяжного | кВт | 1,5 | 2,2 | 3 | 4 | 5,5 | 7,5 |
| Габаритные размеры, мм |
длина ширина высота |
2800 900 1800 |
3200 1000 2000 |
3500 1200 2400 |
3800 1300 2600 |
4000 1400 2700 |
4800 1600 3100 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОГЕНЕРАТОРОВ ПРИТОЧНО-ВЫТЯЖНЫХ НА ВОДЕ
| БНВ-5 | БНВ-8 | БНВ-12 | БНВ-16 | БНВ-20 | БНВ-24 | ||
| Расход воздуха, м3/час |
мин. номинал |
3000 5000 |
6000 8000 |
9000 12000 |
13000 16000 |
16000 20000 |
20000 24000 |
| Температура воздуха на входе, гр. C | мин. | -30 | -30 | -30 | -30 | -30 | -30 |
| Перепад температур, гр. C | номинал | 50 | 50 | 50 | 50 | 50 | 50 |
| Максимальная тепловая мощность, кВт* | номинал | 87,2 | 139,6 | 209,4 | 279,2 | 349,0 | 418,8 |
| Максимальный расход воды | м3/час | 3,8 | 6,0 | 9,0 | 12,0 | 15,0 | 18,0 |
| Температура воды на входе | гр. С | +90 | +90 | +90 | +90 | +90 | +90 |
| Мощность электродвигателя вентилятора приточного | кВт | 2,2 | 3 | 4 | 5,5 | 7,5 | 11 |
| Мощность электродвигателя вентилятора вытяжного | кВт | 1,5 | 2,2 | 3 | 4 | 5,5 | 7,5 |
| Габаритные размеры, мм |
длина ширина высота |
2800 900 1800 |
3200 1000 2000 |
3500 1200 2400 |
3800 1300 2600 |
4000 1400 2700 |
4800 1600 3100 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
- высоконапорный вентилятор
- газовая/дизельная горелка Lamborghini (Италия) для БНВ на газе/дизельном топливе
- камера сгорания с теплообменником из жаростойкой нержавеющей стали (для БНВ на газе/дизельном топливе)
- фильтр предварительный класс очистки G3
- фильтр тонкой очистки топлива со сменным фильтрующим элементом (для БНВ на дизельном топливе)
- корпус каркасно-панельного типа оцинкованный
- пульт в стандартной комплектации аналоговый, т.е. ручное задание параметров режимов с кнопок (устанавливается в любом удобном месте). Поддерживает все требуемые режимы: покраска, вентиляция, сушка, охлаждение, два режима установки температуры. Время режимов настраиваемое. Пульт управления обеспечивает согласованную работу всех компонентов.
- частотный преобразователь для плавной регулировки производительности
- шкаф управления с ЖК-панелью. ЖК пульт, запрограммированный на требуемые режимы в зависимости от тех. процесса. Возможность подключения разнообразных датчиков, контроллеров и устройств. Работа с удаленного рабочего места по сети RS-232, RS-485, по локальной сети
- топливный бак с топливной арматурой (для БНВ на дизельном топливе)
- удлинённый или сложный топливо-провод (для БНВ на дизельном топливе)
