Четырехсторонний станок для домостроительного бруса Nortec GL
1

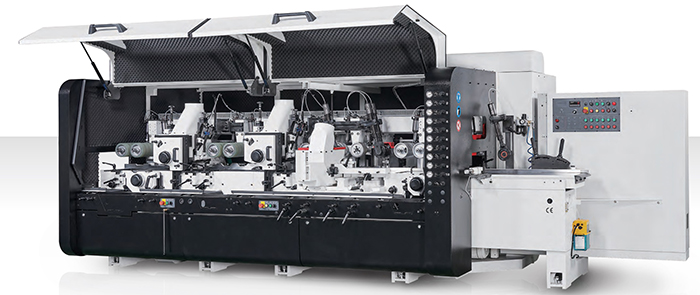

Четырёхсторонние станки Nortec серии GL
- Станки GL от Тайваньского производителя NORTEC с шириной обработки до 300 мм предназначены для изготовления ДОМОСТРОИТЕЛЬНОГО бруса, а также для обработки тяжелых и крупногабаритных конструкционных деталей - балок, столбов, стропильных и иных элементов, используемых в строительных конструкциях.
- Станки оснащены широкими подающими роликами с раздельным пневмоприжимом и с гидравлическими выносными подшипниковыми опорами, а также мощными роликами с приводом, интегрированными в рабочий стол, что в совокупности гарантирует стабильную подачу и надежную фиксацию материала в зоне обработки.

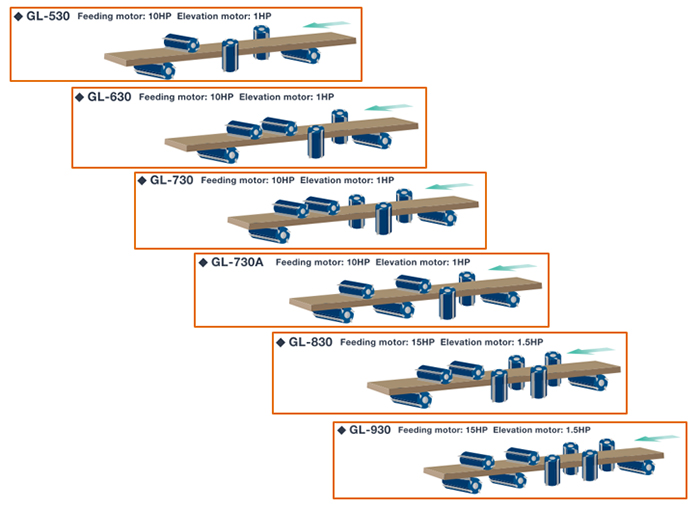

- Оснащение станка высокоточными шпинделями (от 5 до 9 шпинделей) и большой диапазон изменяемых скоростей подачи (до 36 м\мин, до 60 м/мин или до 80м/мин) серьезно повышает его производительность, оставляя неизменным высокое качество строгания и профилирования даже на больших скоростях.
- Джоинтеры для прямых и профильных ножей (опция) в сочетании с системой ATS (опция) автоматического позиционирования шпинделей увеличивают операционную эффективность станка с высокой точностью и стабильностью строгания.
- Пневматические стружколомы, раздельные прижимные плиты, обслуживаемые радиально-упорные подшипники с портом централизованной смазки обеспечивают надежною и бесперебойную работу строгальных шпинделей и других механизмов станка на протяжении десятилетий с сохранением стабильного и высокого качества обработки.
- Возможность оснащения станка группой Универсального шпинделя с позиционированием в диапазоне от 0° до 360°.
- Возможность серьезного увеличения привода подачи и приводов шпинделей до необходимой мощности в соответствии с требуемым съемом и скоростью обработки.
2
3
| МОДЕЛЬ | GL-530 | GL-630 | GL-730 | GL-830 | GL-930 |
| Производительность: | |||||
| Ширина строгания | 10~300 мм | ||||
| Высота строгания | 7~160 мм (по запросу - исполнение с большей высотой строгания) | ||||
| Скорость подачи (инвертор) | 6~36 м/мин (по запросу — до 60м/мин или до 80м/мин) | ||||
| Мин. рабочая длина | 230 мм | ||||
| Шпиндель: | |||||
| Скорость вращения шпинделя | 6000 об/мин | ||||
| Диаметр шпинделя | 50 мм | ||||
| Вертикальная регулировка шпинделя (осевая) | 60 мм | ||||
| Горизонтальная регулировка шпинделя (осевая) | 35 мм | ||||
| Диаметр режущего инструмента: | |||||
| 1-й нижний шпиндель | Ø110~180 мм | ||||
| Вертикальные и горизонтальные шпиндели | Ø110~250 мм | ||||
| Последний нижний шпиндель | Ø110~305 мм (по запросу до Ø455 для делительных пил) | ||||
| Другое: | |||||
| Регулировка стола | 12 мм | ||||
| Длина стола подачи | 1300 \ 1800 мм (на выбор) | ||||
| Диаметр подающий роликов | Ø170 мм | ||||
| Ширина подающих роликов на валу | 6х50 мм | ||||
| Диаметр роликов в столе | Ø120 мм | ||||
| Размеры станка | 4330х2080х 1890 мм |
5660х2080х 1890 мм |
6210х2080х 1890 мм |
6600х2080х 1890 мм |
6600х2080х 1890 мм |
| Размеры упаковки | 4600х2280х 2050 мм |
5900х2280х 2050 мм |
6400х2280х 2050 мм |
6900х2280х 2050 мм |
6900х2280х 2050 мм |
| Масса нетто | 7600 кг | 8600 кг | 9800 кг | 11000 кг | 12500 кг |
| Масса брутто | 8500 кг | 9500 кг | 10800 кг | 12000 кг | 13500 кг |
Опциональное оснащение:
- Магазин автоматической подачи
- Контроллер цифрового позиционирования
- Гравированный стол
- Нормы безопасности CE
- Диаметр шпинделя 40мм, 1-13/16", 2-1/8"
- Система ATS с сервоприводом позиционирования, память на 200 программ
- Увеличенная длина подающего рабочего стола
- Группа Универсального шпинделя
- Скорость подачи 6~36м/мин, 6~60м/мин, 8~80м/мин
- Увеличение мощности двигателей подачи/шпинделей
- Прижимные верхние и боковые ролики с пневматическим управлением
- Джоинтер для прямых ножей
- Джоинтер для профильных ножей
- Панель управления на отдельной стойке
- Отдельно стоящий электрошкаф с панелью управления
- Функция изготовления фаски на выходе (роликовый тип)
- Система POWER LOCK для быстросъемных шпинделей с патроном HSK
