Компактный фрезерный станок с числовым управлением для профилей из алюминия и ПВХ, модель GARNET Mini

Производитель Турция

1

Станок предназначен для формирования пазов и отверстий под замки, ручки, петли и другие технологические отверстия в профилях из АЛЮМИНИЯ и ПВХ за одну установку сразу с 3-х сторон посредством Числового Управления по заданной программе.

2

Отличительными особенностями модели GARNET Mini являются:

9

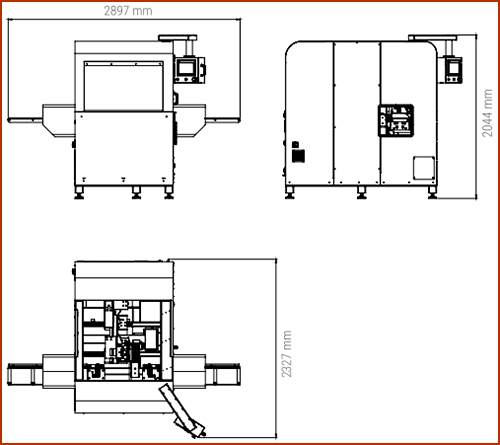

- Компактность станка

Он занимает площадь не более 3 х 2,5 м.

3

- Простое и понятное для пользователя параметрическое программирование

Оператор перед обработкой выбирает в меню панели управления станком один из множества заложенных на заводе шаблонов отверстий и пазов, вводит необходимые размеры и сохраняет в памяти станка. Далее обработка производится в полностью автоматическом режиме.

1

- Обработка профиля с 3-х сторон за один постав. Крепкая фиксация профиля

Один раз зафиксированный профиль может быть обработан с трех сторон тремя независимыми фрезерными шпинделями в пределах рабочих габаритов обработки без необходимости перемещения профиля. Крепкая фиксация профиля осуществляется 2-мя верхними и 2-мя боковыми пневматическими прижимами.

8

4

- Достаточно широкие рабочие пределы обработки и размеров заготовки

Рабочий ход по оси X 350мм

Рабочих ход по оси Y 150мм

Рабочий ход по оси Z 120мм

Допустимый размер профиля (Min ~ Max):

по оси Х 660 мм ~ ∞

по оси Y 0 мм ~ 150 мм

по оси Z 0 мм ~ 120 мм

5

- Удобное позиционирование профиля в зоне обработки

Столы справа и слева от зоны обработки с прочными направляющими для профиля, рулеткой и лазерной маркировкой.

6

- Защитный кожух вокруг всей зоны обработки

-
- Система подачи СОЖ на все места обработки каждым из трех шпинделей

-
- Режущий инструмент в комплекте поставки — 3 фрезы Ø6мм (иное по запросу).

0

Технические характеристики и стандартная комплектация станка:

-

9

ОПЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ОСНАЩЕНИЯ:

- Установка постпроцессора Smart CAM;

- Фрезы Ø 5, 6, 8 или 10мм.
