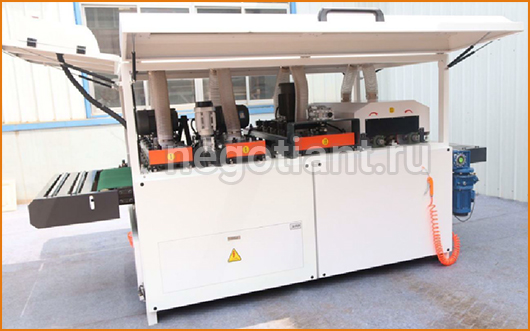

Рельефно-шлифовальный станок серии ЭКОНОМ
Рельефно шлифовальные станки щеточного типа модельного ряда ЭКОНОМ предназначены для обработки плоских и рельефных поверхностей дверей, мебельных фасадов, рамных конструкций и других фрезерованных деталей:
- для финишной шлифовки мягкой и твердой древесины, МДФ, шпонированных деталей, фанеры и т.п. при подготовке к дальнейшему их финишированию — покрытию ЛКМ или финишными пленками;
- для промежуточной шлифовки поверхностей с нанесенным базовым слоем праймера или грунта.
Станки серии ЭКОНОМ — это станки, рассчитанные на работу в несколько смен для малого и среднего производства. Станки оснащены мотор-редукторами на привод подающего ковра и на осцилляции рабочих блоков. Все рабочие блоки имеют пылеотводящие аспирационные кожухи, имеющие аспирационные патрубки.
| Модель | 1000 - 6S | 1300 - 6S |
| Рабочая ширина | 20~1000мм | 20~1300мм |
| Рабочая ширина | 8~160мм | 8~160мм |
| Мин. рабочая длина | 430мм | 430мм |
| Скорость вращения щеточных дисков | 0~400об\мин | 0~400об\мин |
| Скорость вращения щеточных дисков | 7 | 9 |
| Количество поперечных щеточных роликов | 7 | 9 |
| Количество щеточных валов | 2 | 2 |
| Скорость подачи | 5~20м\мин | 5~20м\мин |
| Диаметр щеточных валов | Ø300мм | Ø300мм |
| Привод щеточных дисков | 1.5кВт | 1.5кВт |
| Привод поперечных щеточных роликов | 1.5кВт | 1.5кВт |
| Привод щеточных валов | 2 х 2.2кВт | 2 х 2.2кВт |
| Привод подающего ковра | 1.1кВт | 1.5кВт |
| Привод подъема\опускания подающего стола | 0.55кВт | 0.55кВт |
| Привод осцилляции | 2 x 0.55кВт | 4 х 0.37кВт |
| Рабочее давление в пневмосистеме | ≥0.6Mpa | ≥0.6Mpa |
| Производительность аспирации | 10’000м3/час | 12’000м3/час |
| Габариты станка | ~310х179х190см | ~310х210х190см |
| Масса станка | ~1500кг | ~2000кг |

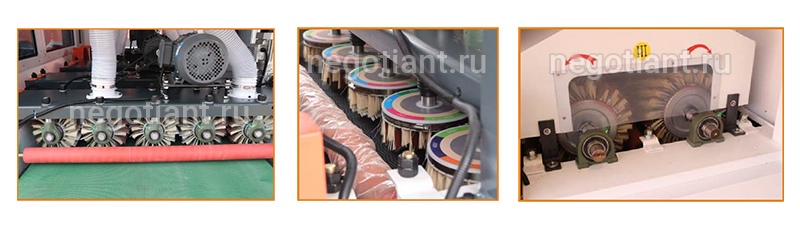

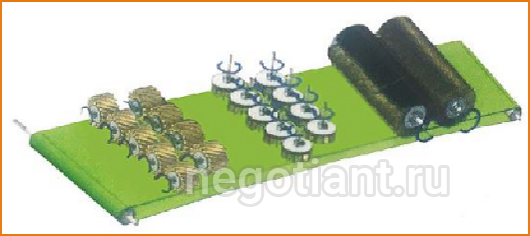

КОМПОЗИЦИЯ СТАНКА:
2 ряда осциллирующих поперечных щеточных роликов;
2 ряда осциллирующих щеточных дисков;
2 щеточных вала с противовращением.
Система приводов на осцилляцию с двигателями 0,55кВт и мотор-редукторами RV40 обеспечивают передачу
на осцилляцию большой мощности и значительное увеличение срока эксплуатации всей системы.
Большие щеточные валы полностью закрыты единым аспирационным кожухом,
что позволяет достигать максимального эффекта обеспыливания.
Оси обрезиненных прижимных валов оцинкованы и защищены
от коррозии с длительным эффектом предотвращения ржавчины.
Пневматическое устройство центрирования конвейерной ленты.
Простая и понятная в обращении панель управления станком.
Масло-влаго-отделитель для защиты пневмоцилиндров.
