Покраcочные камеры с сухим фильтром (ОКС)

Камера представляет собой надежную установку, рассчитанную на интенсивную работу. Фильтрующими элементами являются высокотехнологичные инерционные фильтры-сепараторы, способные выдержать до 15 кг отфильтрованного материала на 1 м2 рабочей поверхности и фильтры тонкой очистки.

Благодаря вентилятору, установленному на крыше окрасочной камеры, создается разряжение, обеспечивающее интенсивное всасывание воздуха из внутреннего объема кабины. Фильтрующие элементы улавливают твердые пигменты краски, взвеси, аэрозоли и надежно удерживают их на внутренней поверхности фильтра.

Кабина покрасочной камеры разработана на основе лучших технических решений ведущих европейских производителей окрасочного оборудования.
Кабина укомплектована высококачественными вентиляторами в искробезопасном исполнении производства Италии, фильтрами-сепараторами инерционной очистки производства Франции.

Взрывобезопасные светильники производства Чехии обеспечивают оптимальное безбликовое освещение рабочих постов. Применение в конструкции двойной системы фильтрации из современных материалов позволяет достичь степени очистки воздуха до 97%.

Равномерное распределение воздушного потока в рабочей зоне дает возможность получать покрытия более высокого качества. Окрасочная кабина имеет прогрессивную модульную конструкцию, изготовлена из оцинкованной стали.

Фильтр сухой покрасочной камеры

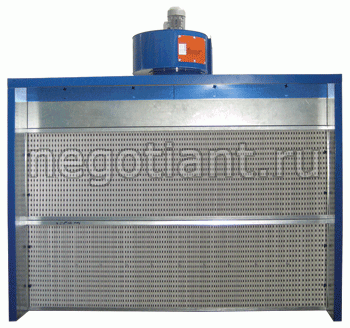

Сухая покрасочная камера

Стандартная комплектация окрасочной камеры

Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НЛМК).

Комплект крепежа (ручки, болты, гайки и т. п.)

Комплект фильтров из нетканых материалов

Комплект фильтров-сепараторов, пр-во Франция

Надежная транспортная упаковка в ящик

Высота рабочей зоны — 2330 мм.

Высота корпуса с вентилятором - 3200 мм.

Дополнительное оборудование

Вентилятор среднего давления ВЦ14-46 взрывозащищенный, двигатель вентилятора взрывозащищенный.

(РАЗРЕШЕНИЕ № PPC 00-34341 федеральной службы по экологическому, технологическому и атомному контролю на применение вентиляторов на взрывопожароопасных объектах)

Люминесцентный светильник взрывозащищенный IP66 (Чехия)

(РАЗРЕШЕНИЕ № PPC 00-32335 федеральной службы по экологическому, технологическому и атомному контролю на применение светильников на взрывопожароопасных объектах)

Электрический шкаф управления IP66 с реле контроля трехфазного питания, для автоматического аварийного отключения всего электрооборудования при отклонении напряжения электросети от нормы. Со шкафом поставляется комплект кабелей, гофротрубы, крепеж, гермовводы.

Интегрированный воздухораспределительный приточный пленум, глубина — 1 м, может быть установлен на кабинах с глубиной рабочей зоны от 1,37.

Частотное регулирование скорости вращения вентилятора.

Устройство контроля загрязнённости фильтров.

Разделение воздушного потока на 2 зоны и раздельное управление вентиляторами и для ОКС05 и ОКС06.

Опции

• Приточный пленум

• Частотное регулирование

• Устройство контроля загрязнённости фильтров

• Разделение воздушного потока

Технические характеристики камер

Серия 1

Глубина рабочей зоны до 0,87 м

ОКС

0215.10

ОКС

0315.10

ОКС

0415.10

ОКС

0515.10

ОКС

0615.10

Длина рабочей зоны, мм

2000

3000

4000

5000

6000

Длина корпуса, мм

2100

3100

4100

5100

6100

Глубина корпуса, мм

1500

1500

1500

1500

1500

Глубина рабочей зоны, мм

870

870

870

870

870

Высота корпуса, мм

3200

3200

3200

3200

3200

Производительность вентилятора, м3/час

4400

6700

8800

13400

13400

Мощность вентилятора, кВт

1,5

3

4

2х3

2х3

Серия 2

Глубина рабочей зоны 1,37 м

ОКС

0220.10

ОКС

0320.10

ОКС

0420.10

ОКС

0520.10

ОКС

0620.10

Длина рабочей зоны, мм

2000

3000

4000

5000

6000

Длина корпуса, мм

2100

3100

4100

5100

6100

Глубина корпуса, мм

2000

2000

2000

2000

2000

Глубина рабочей зоны, мм

1370

1370

1370

1370

1370

Высота корпуса, мм

3200

3200

3200

3200

3200

Производительность вентилятора, м3/час

4400

6700

8800

13400

13400

Мощность вентиляторов, кВт

1,5

3

4

2х3

2х3

Серия 3

Глубина рабочей зоны 1,87 м

ОКС

0325.10

ОКС

0425.10

ОКС

0525.10

ОКС

0625.10

Длина рабочей зоны, мм

3000

4000

5000

6000

Длина корпуса, мм

3100

4100

5100

6100

Глубина корпуса, мм

2500

2500

2500

2500

Глубина рабочей зоны, мм

1870

1870

1870

1870

Высота корпуса, мм

3200

3200

3200

3200

Производительность вентилятора, м3/час

6700

8800

13400

13400

Мощность вентиляторов, кВт

3

4

2х3

2х3

Разработка нестандартных решений по желанию заказчика.
