Покраcочные камеры с водяной завесой и активным водяным поддоном

Покраcочные камеры с водяной завесой и активным водяным поддоном (ОКВ)

Камеры разработаны на основе современных технологических решениях европейских производителей окрасочного оборудования. Фильтрующими элементами являются каскад водяных завес, активный водяной пол и фильтры тонкой очистки. Используемые в конструкции 5 ступеней фильтрации позволяют достичь степени очистки воздуха до 99%.

При помощи вентилятора, установленного на крыше окрасочной камеры создается разряжение, обеспечивающее всасывание воздуха. Водяная завеса способствует осаждению твердых пигментов краски, взвесей, аэрозолей, а промывка водой и дополнительная система сухой фильтрации позволяет осаждать их в сборной ванне. Благодаря циркуляционному насосу создаются водяные завесы, причем в некоторых моделях окрасочных кабин существуют дополнительные боковые водяные завесы для оптимизации первой стадии .

Система дождевания в покрасочной камере

Система дождевания создает равномерный водяной туман в зоне покрасочной камеры. Водяной туман осаждает частицы ЛКМ содержащиеся в проходящем через туман воздухе. Это значительно увеличивает срок службы фильтров из нетканых материалов и повышает степень очистки воздуха. Сетчатое ограждение насоса исключает возможность попадания частиц крупнее допустимых, что дополнительно защищает насос от поломки. Верхняя завеса кабины изготовлена из единого листа. Это обеспечивает идеальное стекание воды без бурления и отсутствие сухих островков.

Расположение насоса в покрасочной камере

Расположение насоса в глубине резервуара исключает попадание на сам насос стекающего
с водой ЛКМ.


Пневмопружины значительно облегчают доступ к водяному резервуару окрасочной камеры для профилактических работ, таких как очистка резервуара и смена воды, а также надежно удерживают завесу даже при ее длине в 6 метров.


Абсолютно гладкая поверхность поворотной завесы обеспечивает идеальное стекание воды без разрыва потока. Благодаря специальным технологиям ребра жесткости крепятся на завесу без ее повреждения.

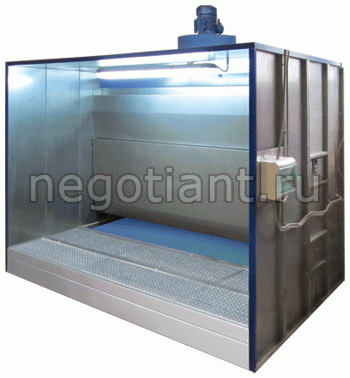

Окрасочные камеры ОКВ с водяной завесой и активным водяным полом

Серия ОКВ

Комплектация

  • Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НЛМК).
  • Комплект крепежа (ручки, болты, гайки и т. п.)
  • Система водяных завес
  • Система дождевания
  • Циркуляционный насос дренажного типа из нержавеющей стали
  • Активный водяной пол
  • Комплект фильтров из нетканых материалов
  • Полиуретановый герметик.
  • Надежная транспортная упаковка в ящик

Дополнительное оборудование

  • Вентилятор среднего давления ВЦ14-46 взрывозащищенный, двигатель вентилятора взрывозащищенный.

(РАЗРЕШЕНИЕ № PPC 00-34341 федеральной службы по экологическому, технологическому и атомному контролю на применение вентиляторов на взрывопожароопасных объектах)

  • Люминесцентный светильник взрывозащищенный IP66 (Чехия)

(РАЗРЕШЕНИЕ № PPC 00-32335 федеральной службы по экологическому, технологическому и атомному контролю на применение светильников на взрывопожароопасных объектах)

  • Электрический шкаф управления IP66 с реле контроля трехфазного питания, для автоматического аварийного отключения всего электрооборудования при отклонении напряжения электросети от нормы. Со шкафом поставляется комплект кабелей, гофротрубы, крепеж, гермовводы.
  • Интегрированный воздухораспределительный приточный пленум, глубина - 1 м, может быть установлен на кабинах с глубиной рабочей зоны от 1,37.
  • Дефлектор-краскоуловитель.
  • Устройство контроля загрязнённости фильтров.
  • Частотное регулирование скорости вращения вентилятора.

Технические характеристики

Глубина корпуса - 2000 мм.

Глубина рабочей зоны - 1220 мм.

ОКВ

0220.81

ОКВ

0320.81

ОКВ

0420.81

ОКВ

0520.81

ОКВ

0620.81

Длина рабочей зоны, мм

2000

3000

4000

5000

6000

Длина корпуса, мм

2100

3100

4100

5100

6100

Мощность насоса, кВт х количество шт

0,55

1,1

1,1

1,1

1,1+0,55

Глубина корпуса - 2500 мм.

Глубина рабочей зоны - 1720 мм.

ОКВ

0225.81

ОКВ

0325.81

ОКВ

0425.81

ОКВ

0525.81

ОКВ

0625.81

Длина рабочей зоны, мм

2000

3000

4000

5000

6000

Длина корпуса, мм

2100

3100

4100

5100

6100

Мощность насоса, кВт х количество шт

0,55

1,1

1,1

1,1

1,1+0,55

Глубина корпуса - 3000 мм.

Глубина рабочей зоны - 2220 мм.

ОКВ

0230.81

ОКВ

0330.81

ОКВ

0430.81

ОКВ

0530.81

ОКВ

0630.81

Длина рабочей зоны, мм

2000

3000

4000

5000

6000

Длина корпуса, мм

21000

3100

4100

5100

6100

Мощность насоса, кВт х количество шт

0,55

1,1

1,1

1,1

1,1+0,55

Высота рабочей зоны - 2050 мм

Высота корпуса с вентилятором - 3200

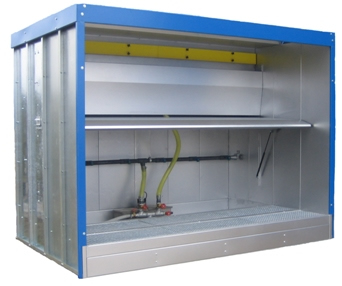

Окрасочные камеры ОКВ с поворотной водяной завесой и активным водяным полом, серия А

Серия ОКВ "А"

Стандартная комплектация серии "А"

  • Комплект деталей корпуса камеры из оцинкованной стали толщиной 1,2 и 1,5 мм (производитель стали НЛМК).
  • Комплект крепежа (ручки, болты, гайки и т. п.).
  • Система водяных завес.
  • Активный водяной пол.
  • Система дождевания.
  • Дефлектор-краскоуловитель.
  • Вентилятор среднего давления ВЦ14-46 взрывозащищенный, двигатель вентилятора взрывозащищенный.
  • (РАЗРЕШЕНИЕ № PPC 00-34341 федеральной службы по экологическому, технологическому и атомному контролю на применение вентиляторов на взрывопожароопасных объектах)
  • Люминесцентный светильник взрывозащищенный IP66 (Чехия),

(РАЗРЕШЕНИЕ № PPC 00-32335 федеральной службы по экологическому, технологическому и атомному контролю на применение светильников на взрывопожароопасных объектах)

  • Электрический шкаф управления IP54 оснащен кнопочным включением - отключением электооборудования, световой индикацией включения, электромагнитными пускателями, тепловыми реле, центральным кулачковым выключателем.
  • Циркуляционный насос дренажного типа из нержавеющей стали
  • Комплект фильтров из нетканых материалов
  • Кабеля, гофротрубы, крепеж, гермовводы, полиуретановый герметик.
  • Надежная транспортная упаковка в ящик
  • Технические характеристики

    Глубина рабочей зоны 1,22 м.

    ОКВ

    0220.81

    ОКВ

    0320.81

    ОКВ

    0420.81

    ОКВ

    0520.81

    ОКВ

    0620.81

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Глубина корпуса, мм

    2000

    Мощность вентилятора, кВт х количество, шт

    2,2

    1,5х2

    2,2х2

    2,2х3

    2,2х3

    Производительность вентиляторов, м3/час

    7 300

    10 400

    14 600

    21 900

    21 900

    Мощность светильников, Вт - количество, шт

    2х36

    2х58

    2х36-2

    2х58-2

    2х58-2

    Мощность насоса, кВт х количество шт

    1,1

    1,1

    1,1+0,55

    1,1+1,1

    1,1+1,1

    Глубина рабочей зоны 1,72 м.

    ОКВ

    0225.81

    ОКВ

    0325.81

    ОКВ

    0425.81

    ОКВ

    0525.81

    ОКВ

    0625.81

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Глубина корпуса, мм

    2500

    Мощность вентилятора, кВт х количество, шт

    2,2

    1,5х2

    2,2х2

    2,2х3

    2,2х3

    Производительность вентиляторов, м3/час

    7 300

    10 400

    14 600

    21 900

    21 900

    Мощность светильников, Вт - количество, шт

    2х36

    2х58

    2х36-2

    2х58-2

    2х58-2

    Мощность насоса, кВт х количество шт

    1,1

    1,1

    1,1+0,55

    1,1+1,1

    1,1+1,1

    Глубина рабочей зоны 2,22 м.

    ОКВ

    0230.81

    ОКВ

    0330.81

    ОКВ

    0430.81

    ОКВ

    0530.81

    ОКВ

    0630.81

    Длина рабочей зоны, мм

    2000

    3000

    4000

    5000

    6000

    Длина корпуса, мм

    2100

    3100

    4100

    5100

    6100

    Глубина корпуса, мм

    3000

    Мощность вентилятора, кВт х количество, шт

    2,2

    1,5х2

    2,2х2

    2,2х3

    2,2х3

    Производительность вентиляторов, м3/час

    7300

    10 400

    14 600

    21 900

    21 900

    Мощность светильников, Вт - количество, шт

    2х36

    2х58

    2х36-2

    2х58-2

    2х58-2

    Мощность насоса, кВт х количество шт

    1,1

    1,1

    1,1+0,55

    1,1+1,1

    1,1+1,1

    Высота рабочей зоны -2050 мм

    Высота корпуса с вентилятором - 3200 мм

Рекомендуемое дополнительное оборудование
  • Приточный пленум
  • Частотное регулирование
  • Дефлектор-краскоуловитель
  • Исполнение водяных завес из нержавеющей стали
  • Пакет взрывозащита
  • Устройство контроля загрязнённости фильтров
