Сушильная камера для шпона роликового типа

Автоматическая сушильная камера для шпона роликового типа (производство КНР)

версия для печати

Сушильная камера роликового типа предназначена для качественной сушки шпона в проходном режиме.

Опционально может оснащаться загрузочным и выгрузочным модулями, что значительно облегчает работу и увеличивает производительность сушильной камеры.

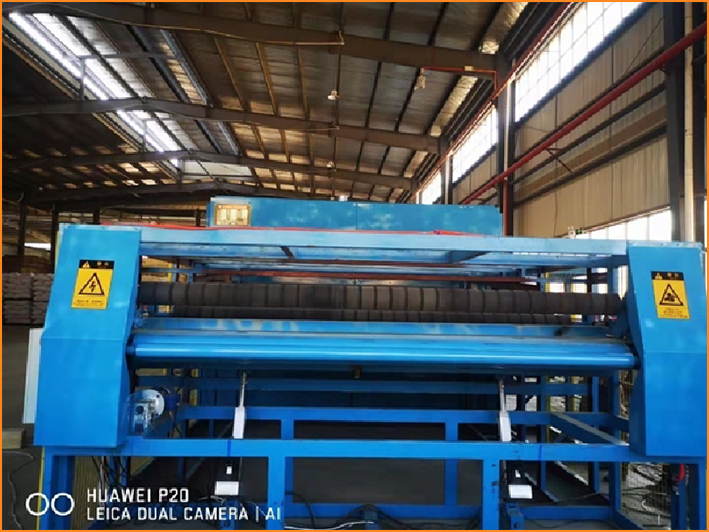

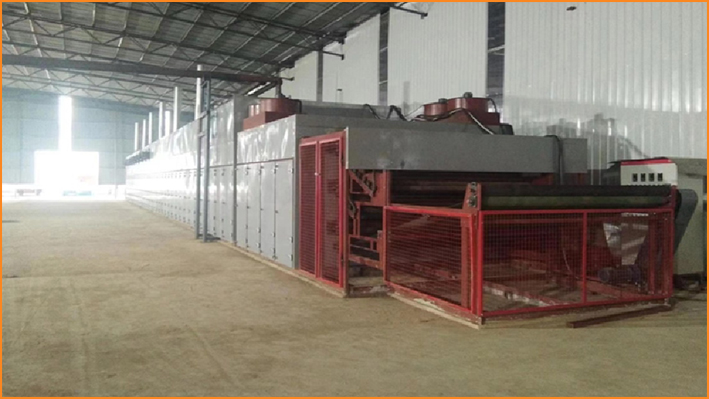

На фото выше показан вид сушильной камеры со стороны загрузки и со стороны выгрузки.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

  • Сушильная камера предназначена для сушки как лущеного, так и строганного шпона и может быть установлена в линию с ротационным лущильным станком или со строгальным станком для шпона.
  • Поверхность роликов оцинкованная, что предотвращает появление пятен на поверхности шпона.
  • Камера использует преимущества всех видом сушилок: шпон транспортируется между двух слоев стальных роликов и раскладывается после сушки. Шпон может подаваться продольно или поперечно. Удобно для последующего сбора, складирования и хранения.
  • Сушильная камера состоит из зоны загрузки, зоны сушки (нагрева), зоны охлаждения, зоны выгрузки.
  • Благодаря модульной конструкции отдельные секции сушки (нагрева) могут добавлены или убраны в зависимости от требований по производительности, технологического процесса, наличия свободного места в цехе — для того, чтобы оптимизировать производительность и минимизировать инвестиции.

ВНИМАНИЕ! Сушильная камера требует подключения к ней нагревательного агрегата - масляного бойлера или парового котла - соответствующей мощности.

По желанию Заказчика сушильная камера может поставляться как с нагревательным агрегатом, так и без него в случае, если у Заказчика он уже имеется.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ (как пример, для 2-х уровневой сушильной камеры)

Рабочая ширина 3300 мм
Толщина шпона\панели 1~3 мм
Количество рабочих уровней 2
Длина зоны нагрева 4000мм х 5 = 20м
Длина зоны охлаждения 4000мм
Длина зоны загрузки 2000мм
Длина зоны разгрузки 2000мм
Мощность двигателей зоны нагрева 11кВт х 5
Мощность двигателя охлаждения 11кВт
Мощность двигателей подачи 4кВт х 2
Мощность двигателя удаления влаги 0,25кВт
Установленная мощность 93,75кВт
Установленная мощность 3,5 ~ 25 м\мин
Температура сушки 90 ~ 160°С
Начальная влажность шпона ≤ 70%
Конечная влажность шпона ≤ 10%
Диаметр роликов Ø89мм
Тепловой агент Пар или Термомасло
Потребление тепла 1 200 000 Ккал\час
Производительность ~ 30м3 \ 24 часа
Требуемое давление сжатого воздуха 0,3~0,5 mPa
Размеры сушильной камеры (ДхШхВ) 28 х 4 х 2м
Масса ~ 40 тонн
Электроподключение 380В \ 50Гц

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ (ОПЦИОН)

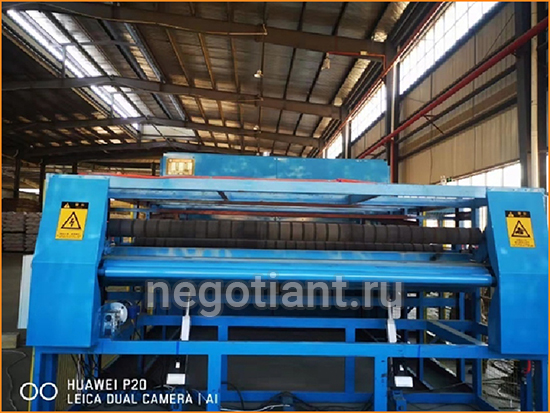

Устройство автоматической загрузки сушильной камеры.

Устройство позволяет распределять листы шпона по уровням, уменьшая таким образом время простоя и увеличивая производительность.

Такое же устройство можно поставить на выходе из сушильной камеры для сбора высушенной продукции.
