Станки для заточки профильного инструмента

RPA-CN-4A

Станки для заточки профильного инструмента и профилирования ножей из твердого сплава

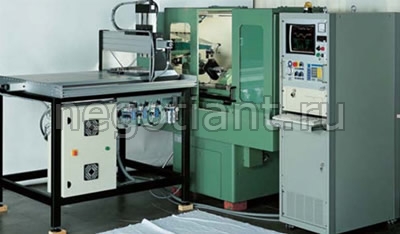

Заточный станок модели RPA-CN-4A представляет 4-х координатный станок предназначенный для профилирования ножей из твердого сплава и заточки профильного инструмента оснащенного твердым сплавом. Все перемещения рабочих органов по всем четырем осям осуществляется при помощи шаговых двигателей под управлением системы числового контроля. Точность перемещения по каждой оси отслеживается датчиками обратной связи.

Наименование параметра

Значение

Ед. измерения

Примечание

Перемещение по осям:

Ось Х
Ось Y
Ось Z
Поворот делительной головки

300
180
70
380

мм
мм
мм
град

шаговый двигатель
шаговый двигатель
червячная передача

Наклон оси щпинделя

+/- 25

град

Точность линейного позиционирования

0,001

мм

датчик обратной связи

Точность поворота делительной головки

0,01

град

датчик обратной связи

Мощность двигателя профилирующего круга

3

кВт

Диаметр профилирующего круга

min
max

150
250

мм
мм

Характеристики системы управления

персональный компьютер
оперативная память
объем жесткого диска
магнитный дисковод монитор
клавиатура



Pentium 4
256 Mb
2 Gb
3''5x1,44 Mb
14''x0.28 dpi
внешняя

Параметры профилируемого инструмента:

Наименование параметра

Значение

Максимальные размеры профиля (круг 250 мм)

280х80 мм

Максимальные размеры затачиваемого инструмента

300х300 мм

Передний угол, град

0-45

Задний угол, град

0-45

Угол затыловки, град

+/- 25

Угол наклона спирали, град

0-90

Основные преимущества станка:

- Полностью автоматизированный цикл обработки
- Два профилирующих круга, первый для черной обработки, второй для финишной
- Не требуется изготовление шаблонов как, при обычном профилировании
- Возможность процесса профилирования поочередно различных типов профилей
- Плавная регулировка частоты вращения профилирующего круга
- Перезаточка ножей бывших в работе

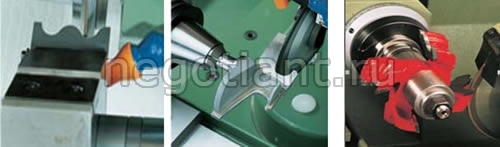

- Заточка профильного инструмента с напайными пластинами твердого сплава
- Загрузка-выгрузка бланкет при помощи робота, емкость 200 либо 400 бланкет (опционально)
