Станок с ЧПУ SINTESI

Станок с ЧПУ с 6-ю интерполированными осями модели SINTESI. Производитель P.Bacci (Италия)

версия для печати

#2602

Станок с ЧПУ с 6-ю интерполированными осями SINTESI

Станок с ЧПУ

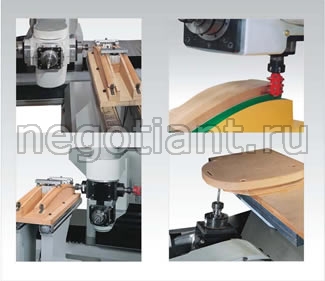

Особенности и преимущества станка с ЧПУ с 6-ю интерполированными осями SINTESI

Голова станка перемещается вдоль вертикальной оси Z и вдоль горизонтальной оси X по прочным направляющим. Передвижные рабочие столы (2 штуки) перемещаются вдоль осей Yo и Yp. Такая конструкция обеспечивает максимальную надежность вертикального перемещения, высокие скорости движения вдоль осей Х и Y, широкие возможности оконтуривания по направлению Y (1200 мм) без риска потери прочности.

Голова станка оснащена двумя электрошпинделями, расположенными перпендикулярно друг другу (версия SINTESI 2+2). Каждый шпиндель имеет два выхода для крепления инструмента, с каждой стороны шпинделя имеется вал (диаметр 40мм) и два зажима ER32 с установленной защитой. Надежность шпинделей и продолжительный срок их службы обеспечивается керамическими подшипниками (в стандартной версии). Вращательное движение головы вдоль двух осей (оси В и С) непрерывно и интерполировано, управляется двумя высокоточными (без допусков) коробками передач, не нуждающимися в периодической настройке. Время смены работающего инструмента — менее 1 секунды. Мощные шпиндели управляются инвертером ( скорость 0 — 24000 об/мин ).

Стандартная комплектация: 4 болта с 4-мя гайками, 4 зажима ER32. Электрошпиндели вращаются по часовой стрелке и против. Максимальная мощность достигается на скорости 12000 — 18000 об/мин . Максимальный диаметр инструмента — 200 мм. Посредством функции “Контроль мощности”, контроллер автоматически снизит скорость вращения, когда потребляемая мощность превысит 160% от номинальной.

Запатентованный стол с переменной геометрией (стол T.G.V), который входит в стандартную комплектацию, не только увеличивает производительность, но и дает возможность обрабатывать заготовки с нижней стороны . Стальные кронштейны имеют желоба для подсоединения 4-х стандартных пневматических зажимов. Кронштейны также могут быть использованы для монтажа вакуумной зажимной системы (опция).

Система передвижения STAR всех подвижных элементов обеспечивает абсолютную жесткость и долгий срок их службы. Все перемещения управляются безщеточными моторами YASKAWA и высокоточным шариковым винтовым механизмом, что обеспечивает скорость перемещения до 60 м/мин. Все винты и втулки управляются контроллером и смазываются автоматически. Шпиндели приводятся в движение инвертером YASKAWA.

Числовое программное управление OSAI “System 10” обеспечивает наилучшее использование станков, благодаря его высокой функциональности, которая необходима, чтобы полностью задействовать 5 степеней свободы.

  • Система программного управления
  • RTCP : Данная система управления позволяет программировать обработку заготовок с точным позиционированием инструмента и головы. Она обеспечивает опускание инструмента перпендикулярно к обрабатываемой поверхности,
  • UPR : программирование обработки наклонных поверхностей. Все стадии обработки программируются для обработки плоской поверхности и автоматически проецируются на наклонную плоскость
  • VFF : высокоточная обработка контура (0-ошибка)
  • Интерполяция на 5 осей
  • Компенсация радиуса инструмента по длине по 6 осям
  • GTL: отображаемое геометрическое программирование профилей

Стандартная версия станка с ЧПУ SINTESI также включает:

  • Цветной монитор
  • Расширенная клавиатура “QWERTY”
  • FDU : IBM совместимый флоппи-дисковод, диски могут использоваться на внешнем PC
  • HDU : жесткий диск на 2 Гб (для запоминания программ),
  • TEACH PENDANT : клавиатура для программирования станка в режиме самообучения и для его ручного управления

Станки серии SINTESI могут быть легко запрограммированы в соответствии с любыми требованиями покупателя с помощью различных систем. В стандартную поставку входят как система ISO, так и программные системы самообучения. Обе системы могут использовать все параметрические программы (MACRO), созданные компанией PBACCI ( изготовление шипов и пазов, операции отрезания-сверления, операции отрезания-фрезерования-сверления и т.д.)

Опции программного обеспечения

  • CN PROF : сокращенный программный продукт для программирования до 4 осей
  • PB CAM : продукт для программирования до 5 осей в режиме самообучения на основе шаблона посредством 3D цифрового преобразователя MICROSCRIBE.
  • ALPHA CAM : продукт для программирования станка до 6 осей на основе чертежа или примера, выполненного в любой системе CAD.

Преимущества программного продукта, разработанного компанией BACCI

  1. Не требует знаний в области программирования
  2. Позволяет осуществлять программирование из офиса, не прерывая производственного цикла
  3. Позволяет получить реалистичное анимационное 3D изображение операций станка
  4. Отображает стадии обработки и траектории
  5. Отслеживает потенциальные ошибки
  6. Заранее вычисляет реальное время цикла обработки,
  7. Может быть подключен к программным продуктам CAD, чтобы динамически отображать операции станка и идентифицировать потенциальные ошибки

Технические характеристики станка с ЧПУ с 6-ю интерполированными осями SINTESI

Интерполированные оси

6

Перемещение по продольной оси Х, мм

2200

Перемещение по поперечной оси Y, мм

1800

Перемещение по вертикальной оси Z,мм

700

Вращение по оси В, град.

без ограничений

Вращение по оси С, град.

400

Скорость перемещения по осям X, Y, Z, м/мин

60

Мощность, потребляемая электрошпинделями,л.с./кВт

10/7,5

Максимальный диаметр инструмента, мм

20

Общая установленная мощность, кВт

25

Потребление сжатого воздуха, л/мин

200

Дополнительное оборудование к станку

  • Второй электронный инвертер
  • Вакуумный насос 165 м3/ч
  • Программное обеспечение ALPHA-CAM для программирования до 6 осей на основе чертежа или примера
