Станок с ЧПУ SMART

Голова станка перемещается вдоль вертикальной оси Z по направляющей, установленной на стальной основе шириной 900 мм. Передвижной рабочий стол перемещается вдоль осей X и Y. Такая конструкция обеспечивает максимальную надежность вертикального перемещения, высокие скорости движения вдоль осей Х и Y, широкие возможности оконтуривания по направлению Y (1000 мм) без риска потери прочности, меньшие размеры станка.

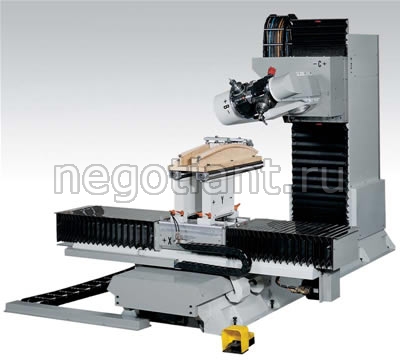

Станок с ЧПУ модели SMART. Производитель P.Bacci (Италия)

версия для печати

Станок с ЧПУ SMART

Станок с ЧПУ

Особенности и преимущества станка с ЧПУ SMART

Голова станка перемещается вдоль вертикальной оси Z по направляющей, установленной на стальной основе шириной 900 мм. Передвижной рабочий стол перемещается вдоль осей X и Y. Такая конструкция обеспечивает максимальную надежность вертикального перемещения, высокие скорости движения вдоль осей Х и Y, широкие возможности оконтуривания по направлению Y (1000 мм) без риска потери прочности, меньшие размеры станка.

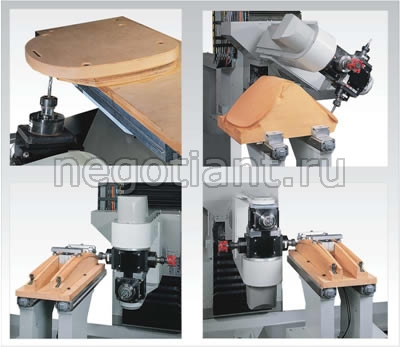

Голова станка оснащена двумя электрошпинделями, расположенными перпендикулярно друг другу (версия SMART 2+2). Каждый шпиндель имеет два выхода для крепления инструмента. С каждой стороны шпинделя установлен вал (диаметр 40 мм) и два зажима ER32 с установленной защитой. Надежность шпинделей и продолжительный срок их службы обеспечивается керамическими подшипниками (в стандартной версии). Вращательное движение головы вдоль двух осей (оси В и С) непрерывно и интерполировано, управляется двумя высокоточными (без допусков) коробками передач, не нуждающимися в периодической настройке. Время смены работающего инструмента — менее 1 секунды.

Электрошпиндели высокой мощности управляются инвертером (скорость 0 — 24000 об/мин .)

Стандартная комплектация станка с ЧПУ

4 болта с 4-мя гайками, 4 зажима ER32.

Электрошпиндели вращаются по часовой стрелке и против. Максимальная мощность достигается на скорости 12000 — 18000 об/мин. Максимальный диаметр инструмента — 200 мм. Посредством функции “Контроль мощности” , контроллер автоматически снизит скорость вращения, когда потребляемая мощность превысит 160% от номинальной.

Станок оснащен столом, перемещающимся вдоль осей X и Y для обработки внешних поверхностей заготовок. На плоской поддерживающей поверхности стола установлены два регулируемых кронштейна, что позволяет загружать и обрабатывать две заготовки за один рабочий цикл. Таким образом, вдвое сокращается количество шаблонов , время настройки, время загрузки и разгрузки.

Запатентованный стол с переменной геометрией (стол T.G.V) не только увеличивает производительность, но и дает возможность обрабатывать заготовки с нижней стороны (например, сверление снизу). Стальные кронштейны имеют желоба для подсоединения 4-х стандартных пневматических зажимов. Кронштейны также могут быть использованы для монтажа вакуумной зажимной системы (опция).

Система передвижения STAR всех подвижных элементов обеспечивает абсолютную жесткость и долгий срок их службы. Все перемещения управляются безщеточными моторами YASKAWA и высокоточным шариковым винтовым механизмом, что обеспечивает скорость перемещения до 60 м/мин. Все винты и втулки управляются контроллером и смазываются автоматически. Шпиндели приводятся в движение инвертером YASKAWA.

Числовое программное управление SAI “System 10” обеспечивает наилучшее использование станков SMART, благодаря его высокой функциональности, которая необходима, чтобы полностью задействовать все 5 степеней свободы.

  • Система программного управления
  • RTCP : Эта система управления позволяет программировать обработку заготовок с точным позиционированием инструмента и головы. Она обеспечивает вертикальное опускание инструмента к обрабатываемой поверхности
  • UPR : программирование обработки наклонных поверхностей. Все стадии обработки программируются для обработки плоской поверхности и автоматически проецируются на наклонную плоскость
  • VFF : высокоточная обработка контура (0-ошибка)
  • Интерполяция на 5 осей
  • Компенсация радиуса инструмента по длине по 5 осям
  • GTL : отображаемое геометрическое программирование профилей.

Стандартная версия станка с ЧПУ SMART также включает

  • Цветной монитор
  • Расширенная клавиатура “QWERTY”
  • FDU : IBM совместимый флоппи-дисковод, диски могут использоваться на внешнем PC
  • HDU : жесткий диск на 2 Гб (для запоминания программ)
  • TEACH PENDANT : клавиатура для программирования станка в режиме самообучения и для его ручного управления

Станки с ЧПУ серии SMART с помощью различных систем могут быть легко запрограммированы в соответствии с любыми требованиями покупателя . В стандартную поставку входят как система ISO, так и программные системы самообучения. Обе системы могут использовать все параметрические программы (MACRO), созданные BACCI (изготовление шипов и пазов , операции отрезания — сверления, операции отрезания — фрезерования — сверления и т.д.)

Опции станка с ЧПУ SMART

  • CN PROF : продукт для программирования до 4 осей
  • PB CAM : продукт для программирования до 5 осей в режиме самообучения на основе примера посредством 3D цифрового преобразователя MICROSCRIBE.
  • ALPHA CAM : продукт для программирования до 5 осей на основе чертежа или примера

Преимущества данного программного продукта (разработка PBACCI):

  • Не требует знаний в области программирования,
  • Позволяет осуществлять программирование из офиса, не прерывая производственного цикла,
  • Позволяет получить реалистичное анимационное 3D изображение операций станка,
  • Отображает стадии обработки и сплайны,
  • Отслеживает потенциальные ошибки,
  • Заранее вычисляет реальное время цикла обработки,
  • Может быть подключен к программным продуктам CAD, чтобы динамически отображать операции станка и идентифицировать потенциальные ошибки.

Программные системы, разработанные компанией PBACCI позволяют максимально эффективно использовать практически любые высокотехнологичные станки.

Технические характеристики станка с ЧПУ SMART

Интерполированные оси

5

Перемещение по продольной оси Х, мм

1400

Перемещение по поперечной оси Y, мм

1500

Перемещение по вертикальной оси Z, мм

1000

Вращение по оси В, град.

без ограничений

Вращение по оси С, град.

400

Скорость перемещения по осям X, Y, Z, м/мин

60

Мощность, потребляемая электрошпинделями л.с/кВт

10/7,5

Макс. диаметр инструмента, мм

200

Габариты станка, мм

2980 х 3050 х 2200

Дополнительное оборудование к станку

  • Второй инвертер
  • Вакуумный насос 100 м3/ч
  • Интерполированный T.G.V. стол, вращающийся вдоль вертикальной оси
  • Полный BCK шпиндель
  • Программное обеспечение ALPHA-CAM с цифровым преобразователем MICROSCRIBE CAM
    для программирования до 5 осей на основе чертежа или примера
