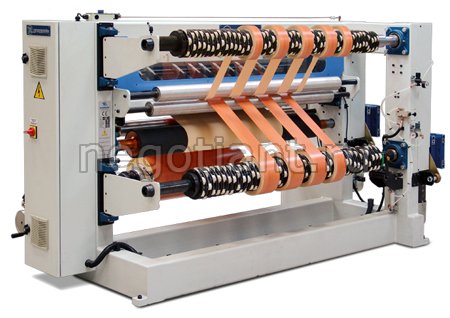

Станок для раскроя плёнки TF-1300

Станок для роспуска широких бобин ПВХ или бумаги на более тонкие полосы, модели TF-1300. Производитель Barberan (Испания)

версия для печати

станок для раскроя пленки

Станок предназначен для роспуска широких бобин ПВХ или бумаги на более тонкие полосы. Станок сматывает разрезанный материал на отдельные шпули.

Диски и картонные катушки располагаются в соответствии начальным и конечным положением бобины.

Бобина размещается и центрируется на валу с помощью двух боковых фиксирующих конусов.

Размоточный узел включает счетчик метража пленки, тормозную систему катушки (регулируемую) для натяжения пленки и устройство центрирования для расположения бобины против резаков и катушек намотки перед началом роспуска бобины.

Индивидуальная настройка ножей в соответствии с шириной отрезанной полосы.

Два вала перенаматывают материал на отдельные шпули сразу после деления.

Двигатель с инвертером обеспечивает плавное наматывание, с помощью зажимов частично снимается натяжение при наматывании.

Регулируемый пневмоцилиндр для саморегулирования зажимов, электронная система контроля скорости намотки для поддержания натяжения и предохранения зажимов от быстрого износа.

Боковые опоры валов открываются для упрощения загрузки и установки картонных катушек, а также для снятия намотанных катушек.

Один двигатель с инвертером для обрезиненного ролика для натяжения пленки и вала контрножей.

Встроенный полностью смонтированный электрошкаф с цифровым дисплеем скорости и предохранительными устройствами для безопасности эксплуатации в соответствии со стандартами ЕС.

Примечание: Основной станок не включает набор ножей. Количество ножей определяется отдельно в соответствии с требованиями клиента, толщиной разреза и характеристиками пленки. Максимальное количество ножей — 30.

Толщина реза указана для примера.

Необходимы картонные катушки диаметром 152 мм для намотки пленки после деления.

Техническое описание

Максимальная ширина катушки, в мм 1.300
Максимальный диаметр катушки (катушек), в мм 600
Диаметр размоточного вала и конуса, в мм 60 - 76/152
Минимальная ширина реза, в мм 38
Минимальная/максимальная толщина, в мм 0,1 - 0,4
Скорость подачи, контролируемая инвертером, в м/мин 10 - 80
Мощность двигателя/ей, в кВт 2 x 1,5
Вес машины, в кг (приблиз.) 900
Габаритные размеры (ширина x длина x высота), в м 2,45 x 1,2 x 1,35

Код. 0544-TF Кол.10 НАБОР НОЖЕЙ

В каждом комплекте один дисковый нож и один ножедержатель, а также контрнож (минимально 10 комплектов).
