Сушильные камеры

Сушильные камеры для древесины являются неотъемлемой частью технологической цепочки производства качественной пилопродукции. В настоящее время существует немало современных технологий применяемых при сушке пиломатериалов, которые имеют свои преимущества и недостатки.

Компания Негоциант-инжиниринг осуществляет поставку сушильных камер конвективного типа, которые позволяют осуществлять сушку древесины любых пород и подходят как для крупных деревообрабатывающих производств, так и для небольших цехов.

Отличительные качества сушильных камер:

• Высокое качество получаемой пилопродукции
• Высокая надежность конструкции камеры и её элементов
• Минимальное энергопотребление при оптимальных режимах работы
• Безопасное исполнение всех элементов камеры

Особенности поставляемых сушильных камер для древесины:

• Каркас здания выполнен из алюминиевого профиля
• Все внутренние конструкции выполнены из из алюминиевого профиля и нержавеющей стали
• Крепеж из нержавеющей стали
• Прогрессивная конструкция стен исключающий оседание утеплителя
• Смотровая дверь в стандартной комплектации
• Алюминиевые термовлагостойкие реверсивные вентиляторы (Германия)
• Минеральная вата PAROC (Финляндия) на основе базальтового волокна
• Автоматическая система управления циклом сушки на базе специализированного контролера DELFI Holzmeister (Италия)
• Минимальное энергопотребление

Принцип работы:

• Сушка древесины осуществляется горячим воздухом со скоростной циркуляцией агента сушки. Поток воздуха направлен перпендикулярно штабелю.

Особенности выбора сушильной камеры

Работая с материалом из дерева, еще наши далёкие предки заметили, что после сушки древесины она становиться более прочной и долговечной. Но только большой опыт и новые технологии сушки позволяют избегать деформации и трещин при обработке лесоматериала.

Важность оценки коэффициента влажности при выборе сушильной камеры

Влага, которая содержится в древесине свежесрубленного дерева, разделятся на капиллярную (свободную) и коллоидно-связанную (гигроскопическую). Клетки древесины содержат в себе гигроскопическую влагу, а межклеточное пространство и каналы древесины заполнены капиллярной влагой. Совершенно сухой древесины не бывает, а для высушивания древесины до необходимого состояния применяются сушильные камеры, которые отличаются по технологии сушки и конструкции (зависит от производителя). По причине содержания определённого процента влажности в древесине в деревообрабатывающем производстве при фактическом определении степени влажности древесины необходимо указывать процентное содержание воды по отношению к 100 граммам условно абсолютно сухой древесины. Точные определения степени влажности важны при подготовке материала для мебельной промышленности, для деревянного домостроения и везде где важно качество производимого изделия из древесины. От первоначального значения влажности древесины зависит выбор программы сушки древесины в сушильных камерах.

Классификация сушильных камер

Современные сушильные камеры имеют автоматическое управление, которое имеет предустановленные режимы сушки и производится дистанционно. Наиболее распространённый тип сушильной камеры это конвективная сушильная камера (от латинского слова convectio — принесение, доставка). Популярность этого типа объясняется отличительн¬¬ыми характеристиками: надёжная и несложная конструкция, экономичное энергопотребление, высокое качество обработки материала. Также существуют другие типы сушильных камер отличающихся как технологией сушки, так и задачами, для решения которых они создаются.
По признаку передачи тепла высушиваемому материалу следует разделять сушильные камеры на следующие виды: конвективные сушильные камеры и диэлектрические сушильные камеры.
Камеры могут работать как при пониженном давлении, так и в вакууме, поэтому принципу работы можно выделить следующие типы камер:
1. Конденсационные сушильные камеры.
2. Вакуумно-кондуктивные сушильные камеры
3. Вакуумно-конвективные сушильные камеры
4. Вакуумно-диэлектрические камеры
5. СВЧ - сушильные камеры.
6. Аэродинамические сушильные камеры
7. Конвективные сушильные камеры на отходах деревообрабатывающего производства

ЗДАНИЕ СУШИЛЬНОЙ КАМЕРЫ ДЛЯ ДРЕВЕСИНЫ:

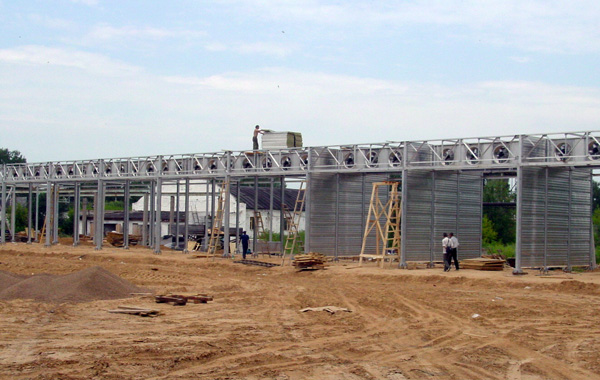

КАРКАС И СТЕНЫ

Каркас здания сушильной камеры представляет собой металлоконструкцию, выполненную из алюминиевого профиля ( профиль сертифицирован по ISO 9001). В задней стенке сушильной камеры расположена смотровая дверь. Все крепления в сушильной камере(болты, гайки, саморезы, заклепки и проч.) выполнены из нержавеющей стали и алюминия.

Конструкция стен кассетная, внутренняя облицовка — лист из алюминиевого сплава, наружная — алюминевый профилированный лист. Толщина панели составляет 125 мм (по желанию заказчика толщина панели может быть изменена).

В качестве утеплителя использована минеральная вата PAROC на основе базальтового волокна. Структура такого материала не содержит летучих соединений, поэтому ее теплоизоляционные свойства сохраняются в течении десятков лет. Базальтовое волокно обладает хорошими водоотталкивающими свойствами.

Конструкция стен, состоящая из горизонтальных кассет с высотой плит в 850 мм, а также смешанная ориентация волокон являются гарантией отсутствия проседания на протяжении всего периода эксплуатации.

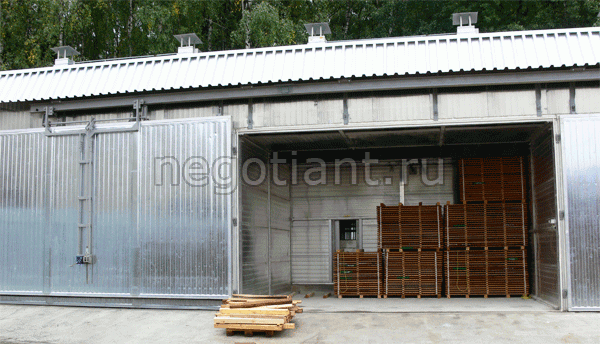

ПОДЪЕМНО-СДВИЖНЫЕ ВОРОТА И МЕХАНИЗМ ПОДЪЕМА

Ворота изготовлены из тех же материалов, что и стены сушильной камеры, а выполнены в двух вариантах: подъемно-сдвижные, распашные. Открытие и закрытие производится посредством механизма с ручным редуктором (Италия).

Перемещение ворот осуществляется по подвесному пути. Плотное прилегание ворот обеспечивается за счет собственного веса ворот, опускаемых механизмом на ответный направляющий кронштейн. Продукция с тележечной загрузкой оснащаются одно- или двухстворчатыми распашными воротами.

Плотное прилегание ворот обеспечивает замок ригельного исполнения. Качественная изоляция высушиваемого пиломатериала от внешней среды обеспечивается профильным уплотнителем из силиконовой резины (выдерживает морозы до - 50 градусов, не отвердевая, имеет прекрасные реверсивные свойства, выдерживает повышенную влажность, давление, пар, воздействие различных химикатов и масел).

Максимальная рабочая температура до + 150 градусов.

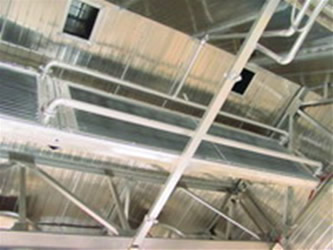

ФАЛЬШПОТОЛОК, ДЕФЛЕКТОРЫ, ВЕНТИЛЯТОРНАЯ СТЕНКА

Фальшпотолок, дефлекторы, а также вентиляторная стенка выполнены из алюминия. Основное назначение металлоконструкций внутреннего оборудования — создание канала движения агента сушки, а также навеска вентиляторов и калориферов. Для облегчения доступа к оборудованию при проведении регламентных работ и осмотров, панели фальшпотолка выполнены лекгосъемными.

Сушильная камера комплектуется резиновыми фартуками, предназначенными для рационального распределения агента сушки. Их назначение - закрывать свободное пространство между штабелем и ограждающими конструкциями.

НАГРЕВАТЕЛЬНО-ВЕНТИЛЯЦИОННАЯ СИСТЕМА. СУШКА ДРЕВЕСИНЫ

ВЕНТИЛЯТОРЫ

Алюминиевые термовлагостойкие реверсивные вентиляторы (Германия) поставляются с завода-изготовителя комплектно с крыльчаткой и обечайкой. степень защиты двигателей IP 55 (ГОСТ 14254-96), термозащищенное исполнение по классу изоляции "F" (ГОСТ 8865-93). В случае применения высокотемпературных режимов возможно исполнение по классу изоляции "Н".

Лопатки вентиляторов - литые, алюминиевые, динамически сбалансированы, обечайки выполнены из алюминиевых сплавов. Вентиляторы формируются в группу на вентиляторной алюминиевой стенке, а размещаются над фальшпотолком. В процессе эксплуатации не требуют никакого обслуживания (смазки, подшипников и т.д.).

По желанию заказчика вентиляторы оснащаются электронным вариатором скорости, позволяющим изменить скорость агента сушки, а также экономить до 30% энергии при сушке долгосохнущих пород и различных сортиментов древесины.

КАЛОРИФЕРЫ

Сушильные камеры оснащаются калориферами типа КНСк с биметаллическими, нержавеющими (углеродистая сталь — алюминиевое оребрение) спиральнокатанными трубами. Алюминиевая теплопередающая поверхность и плотный контакт двух материалов обеспечивают высокие теплотехнические характеристики калориферов.

В случае, если предусматривается сушка пород древесины, способствующих образованию в камере высокоагрессивной среды, таких как дуб, лиственница и т.д., возможна замена стандартных калориферов на нержавеющие (нержавеющая сталь - алюминиевое оребрение).

УПРАВЛЕНИЕ ПОДАЧЕЙ ТЕПЛОНОСИТЕЛЯ

Трехходовой клапан калорифера (Швейцария) выполнен из чугуна, шток клапана из нержавеющей стали. Клапан оснащен электроприводом (Швейцария) с электронным управлением. Максимально допустимая рабочая температура 130 градусов.

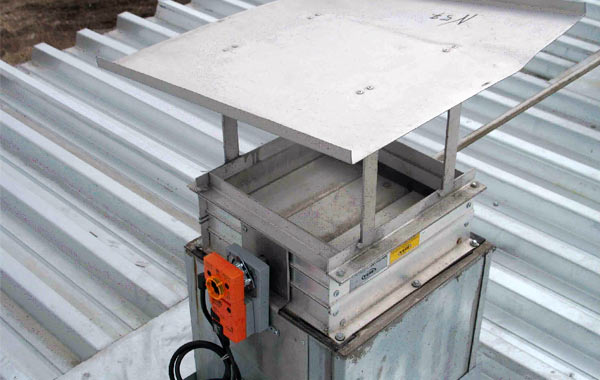

СИСТЕМА ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИИ СУШИЛЬНОЙ КАМЕРЫ

Система вентиляции предназначена для сброса избытка влаги в атмосферу, а также подачи в камеру воздуха с низким влагосодержанием. Состоит из утепленных минеральной ватой коробов, алюминиевых клапанов (заслонок) и электрических приводов (Швейцария).

СИСТЕМА УВЛАЖНЕНИЯ СУШИЛЬНОЙ КАМЕРЫ

Система увлажнения предназначена для повышения влагосодержания воздуха. Увлажнение в сушильной камере производится горячей или холодной водой. Система оснащена полимерными щелевыми форсунками с керамическим сердечником, легко поддающимися очистке при возможном загрязнении.

СИЛОВОЙ ШКАФ

К силовому электрошкафу подключены все исполнительные механизмы сушильной камеры, ответственные за ведение технологического процесса. Переключатели на передней панели шкафа позволяют переходить на ручное управление всем оборудованием сушильной камеры.

АВТОМАТИКА

Автоматическая система управления циклом сушки древесины построена на основе контроллера DELPHI Holzmeister (Италия).

Контроллер DELPHI - современный промышленный контроллер, предназначенный для полностью автоматического управления циклом сушки, включая промежуточные влаготеплообработки. Контроллер имеет жидкокристаллический дисплей с удобным меню, обеспечивающим наглядность ,а также быстрый доступ ко всем функциям.

Все измеряемые параметры записываются в память контроллера, где они сохраняются даже в случае выключения питания. Для максимального упрощения операций программирования, контроллер позволяет устанавливать программу сушки различными способами:

• Вызов стандартной программы из списка программ;
• Вызов персональной пользовательской программы из внутренней памяти;
• Загрузка программы с помощью внешней памяти (функция iButton);
• Загрузка программы с удаленного компьютера;
• Изменение стандартной программы с сохранением данных.

Контроллер позволяет создавать персональные пользовательские программы сушки (число стадий процесса от 1 до 10), путем последовательной установки необходимых параметров и записи их в память контроллера в едином окне комбинированным методом, который включает в себя градиентный метод, метод равновесной влажности и временной метод.

Контроллер имеет пропорциональное управление исполнительными механизмами, что является значительным шагом вперед по сравнению с двухпозиционным управлением (открыто/закрыто), так как исключает возможность "перерегулирования" приводов заслонок вентиляции, системы увлажнения и регулирования подачи теплоносителя.

Изменение направления вращения вентиляторов производится автоматически через заданные промежутки времени.

Для удаленного управления процессом сушки (дальность да 1200 м) с помощью персонального компьютера применяется программное обеспечение Wood Wizard version 2.0, которое соединило в себе все лучшие качества предыдущих версий и новые функциональные возможности. Контроллеры сушильных камер могут быть объединены в сеть, что позволяет оператору управлять блоком сушильных камер в количестве до 32 с одного персонального компьютера.

ДОПОЛНИТЕЛЬНО:

• Система электронного регулирования скорости вращения регуляторов на основе частотного преобразователя;
• Обвязка системы нагрева «котел — суш. камера»
• Система автономного водоснабжения;
• двухсторонняя система увлажнения для использования в сушильных камерах большого объема при сушке твердых пород древесины;
• комната управления: полностью укомплектованное помещение, пристраиваемое к сушильной камере с комплектом для обвязки систем и крепления агрегатов (включая обвязку калориферов и системы увлажнения);
• подштабельные тележки, рельсы;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Объём загрузки, м. куб.	Управление циклом сушки	Загрузка камеры
25	Автоматическое*	Продольная
40		Фронтальная
50
70
85
100

* несущий алюминиевый каркас, нержавеющий крепеж
