Линия вальцового нанесения УФ - материалов NORTEC W4

Лучшее сотношении цены/качества оборудования!

Линия вальцового нанесения УФ - отверждаемых материалов NORTEC W4. Производство NORTEC (Тайвань)

версия для печати

Основные технические характеристики линии

  • Рабочая ширина: 1250 мм
  • Минимальная длина заготовок: 300 мм
  • Толщина заготовок: 2-80 мм
  • Скорость подачи: 10-20 м/мин
  • Рабочее напряжение: 380В, 3 фазы, 50Гц

Поз. 01 Конвейер модели NORTEC W4-2C

конвейер линии

Технические характеристики конвейера:

  • Рабочая ширина 1250 мм
  • Скорость подачи 10-20 м/мин
  • Рабочая толщина заготовки: 2-80 мм
  • Мин. рабочая длина 300 мм
  • Мощность привода 0,75 кВт
  • Длина 2000 мм

Поз. 2 Станок вальцового нанесения двухвальный модели NORTEC W4T-T

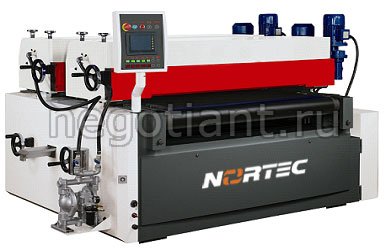

станок вальцового нанесения

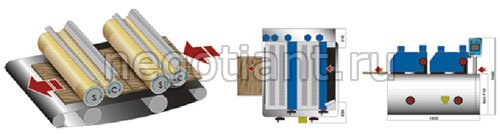

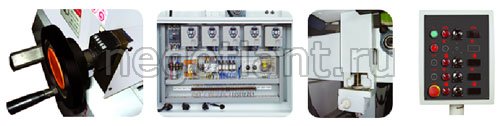

схема узлов станкаэлементы станка

Описание станка:

  • Станок предназначен для нанесения УФ-отверждаемых материалов на плоские поверхности.
  • Приводы вращения валов независимые с питанием от частотных преобразователей. Частота вращения и степень прижима наносящего вала регулируемая, что гарантирует высокое качество нанесения.
  • Узел нанесения установлен на оригинальном суппорте с системой ласточкин хвост. Заготовки поступают в узел нанесения на конвейерной ленте с автоматическим позиционированием.
  • Состояние очистительного ракеля возможно постоянно контролировать без подъема защитного кожуха.
  • Валы легкозаменяемые быстросъемные.
  • Двухдиафрагменный насос не создает пульсаций, обеспечивая безопасную эксплуатацию и отсутствие вредных выбросов.
  • Приводная система регулировки высоты заготовок скомбинирована с устройством безопасности. В случае несоответствия размера происходит автоматическое выключение.
  • Возможна эксплуатация станка с загрузочным конвейером различной длины.

Технические характеристики

Максимальная ширина нанесения, мм

1290

Минимальная длина заготовки, мм

300

Толщина заготовки, мм

2-80

Скорость подачи, м/мин

10-20

Размер наносящего вала (45 шор), диам х длина, мм х 2 шт.

250 х 1450

Размер дозирующего вала, диам х длина, мм х 2 шт

175 х 1450

Привод наносящего вала, кВт х 2 шт

0,75 х 2

Привод дозирующего вала, кВт х 2 шт

0,37 х 2

Привод конвейерной ленты, кВт

0,75

Привод подъема, кВт

0,18

Патрубки диафрагменного насоса

1/2"

Габаритные размеры станка д х ш х в, мм

1820 х 2400 х 1440

Поз. 3 Тоннель УФ-отверждения с двумя лампами модели NORTEC W4T-W

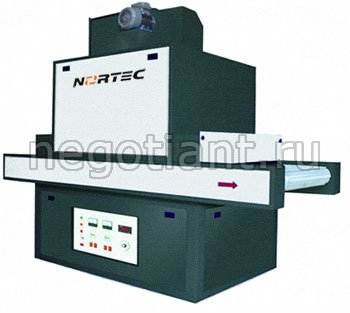

тоннель линии

Описание тоннеля:

  • Конструкция станины - стальная сварная
  • Система подачи заготовок - конвейерная лента, привод с переменной скоростью с электронной подачей, макс скорость до 30 м/мин
  • Мгновенное отверждение позволяет немедленно производить последующие операции ( шлифование ) для существенной экономии времени.
  • После нанесения лака на заготовки сразу производится отверждение, что снижает время цикла.
  • Возможность обработки плоских и рельефных поверхностей.
  • Возможна установка в составе линии. После отверждения поверхность может быть подвергнута дальнейшей обработке.
  • УФ лампы - 2 шт., удельная мощность каждой 80 Вт/см, режимы работы: основной и режим ожидания
  • Отражатели - 2 шт., длина 1370 мм, алюминиевые, со специальным покрытием, с увеличенным на 30% коэф. отражения
  • Система охлаждения УФ ламп - воздушная принудительная
  • Контрольная панель - счетчик метража, счетчик времени работы ламп, индикатор перегрева, кнопки пуск-стоп, сигнал ошибки, кнопка включения ламп
  • Устройства безопасности - датчик утечки тока, датчик перегрева ламп, защита привода конвейера от перегрузок, тепловая защита двигателя вентилятора, экстренный останов, электросистема в соответствии с международными стандартами

Технические характеристики тоннеля УФ-отверждения

Рабочая ширина, мм

1350

Толщина заготовки, мм

2-80

Внутренняя длина зоны экспозиции

1200 мм

Мин длина заготовки, мм

300

Скорость подачи, м/мин

10-20

Удельная мощность ламы, Вт/см

80

Общая потребляемая мощность, кВт

20

Габаритные размеры станка д х ш х в, мм

2450 х 1980 х 2200

Поз. 04 Конвейер модели NORTEC W4-2C

2 конвейер линии

Технические характеристики конвейера:

  • Рабочая ширина 1250 мм
  • Скорость подачи 10-20 м/мин
  • Рабочая толщина заготовки: 2-80 мм
  • Мин. рабочая длина 300 мм
  • Мощность привода 0,75 кВт
  • Длина 2000 мм

Стоимость линии вальцового нанесения УФ - отверждаемых материалов NORTEC W4 по запросу
