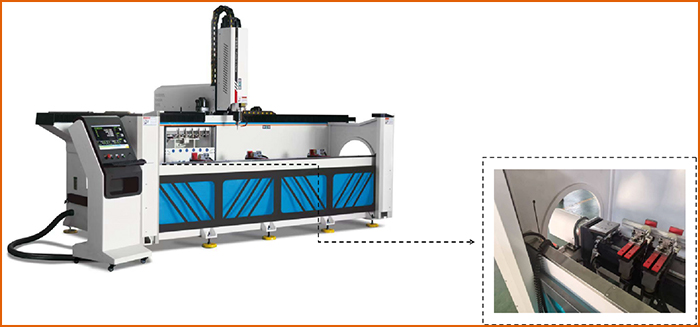

Центр с ЧПУ (4 оси), поворотный стол с сервоприводом, модель LA-CNC-3000

версия для печати

1

Обрабатывающий центр с ЧПУ для фрезерования и сверления пазов и отверстий в заготовках из АЛЮМИНИЯ, ПВХ, МДФ, фанеры. Система управления SYNTEC (Тайвань). Пневматические зажимы заготовки. Опционально - с сервоприводами для автоматического позиционирования.

3

Отличительные особенности станка:

• Станок используется для механической обработки — сверления и фрезерования любого профиля.

• Сервопривод на поворот рабочего стола позволяет производить обработку в диапазоне угла поворота от 0 до 180° - для изогнутых или непрямолинейных деталей.

• Оснащен индустриальной ЧПУ системой управления SYNTEC (Тайвань), которая позволяет производить автоматическую обработку заготовки с высокой точностью.

• При изготовлении применяется высокопрочная технология сварки, гарантирующая стабильную работу станка.

• Для высокой точности обработки применяются импортные направляющие, шарико-винтовые пары и сервомоторы.

• Низковольтная электрика.

• Магазин сменного инструмента на 6 позиций, включая 6 патронов ISO30.

• Электрошпиндель 9кВт — мощный и высокоэффективный. Регулируемая скорость вращения шпинделя 0 ~ 24’000 об\мин.

• Система подачи СОЖ посредством микроспрейного оборудования.

• Автоматическая система смазки.

• Станок имеет собственное CAD\CAM программное обеспечение с легким и понятным программированием.

• Автоматическое программирование позиционирования зажимов заготовки с управлением через САМ станка (опция).

2

Основные технические параметры и комплектация станка:

Рабочий ход по осям: X \ Y \ Z \ A 3000 \ 350 \ 300 мм \ A — поворотная ось стола 0 ~ 180°
Скорость перемещения по осям: X \ Y \ Z 0~50 \ 0~40 \ 0~30 м\мин
Точность позиционирования по осям X \ Y \ Z ± 0,05 мм
Шероховатость обработки Ra6.3um
Габариты станка ~ 4200 x 1700 x 2500 мм
Электрошпиндель 1 х 9кВт, 0~24000 об\мин, ISO 30
Автоматический магазин смены инструмента 6 позиций, включая 6 патронов ISO30
Установленная мощность 12,5 кВт
Электроподключение 380В \ 50Гц \ 3 фазы
Рабочее давление в пневосистеме 0,5~0,8 МПа

4

Основные части станка:

Система управления SYNTEC ТАЙВАНЬ
Серводвигатели SYNTEC ТАЙВАНЬ
Электрошпиндель JST КНР
Сервоприводы SYNTEC ТАЙВАНЬ
ШВП T-WIN ТАЙВАНЬ
Направляющие T-WIN ТАЙВАНЬ
Сенсоры AUTONICS КОРЕЯ
Зубчатая рейка HIWIN ТАЙВАНЬ
Электрика Schneider ФРАНЦИЯ
Редуктор SHIMPO ЯПОНИЯ
Подшипники NSK ЯПОНИЯ
Пневматика AIRTAC ТАЙВАНЬ
