Станок для производства телескопического наличника, УГОЛ (Z). Производство Турция.

версия для печати

1

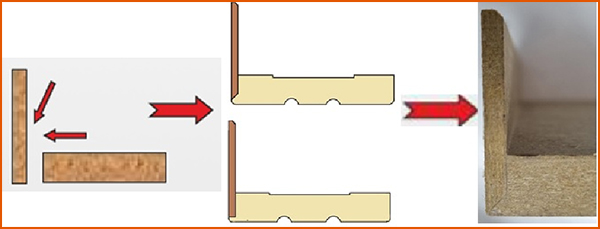

Станок для производства L-образного наличника используется в сфере производства дверей для комплексного производства телескопической коробки. Он предназначен для склеивания двух МДФ профилей определенных ширины и толщины под углом 90° с последующей обработкой полученного L-образного профиля — торцовка свесов и фрезеровка. Такой станок производит все необходимые операции для придания этому профилю окончательного вида дверного наличника.

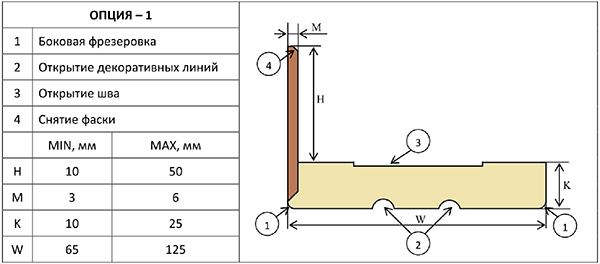

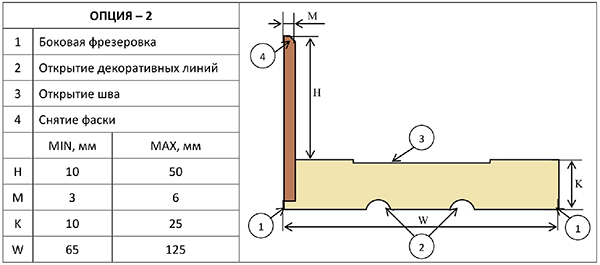

Все процессы в станке проходят в автоматическом режиме. Вертикальные и горизонтальные планки загружаются в соответствующие узлы автоподачи и поштучно передаются в процесс обработки. Сначала загружаемые планки фрезеруются соответствующим образом (ОПЦИЯ №1 или ОПЦИЯ №2), затем они склеиваются и обрабатываются прижимными роликами, затем торцуются свесы в начале и в конце заготовки, затем наличник проходит через фрезерные узлы, которые придают ему окончательный вид.

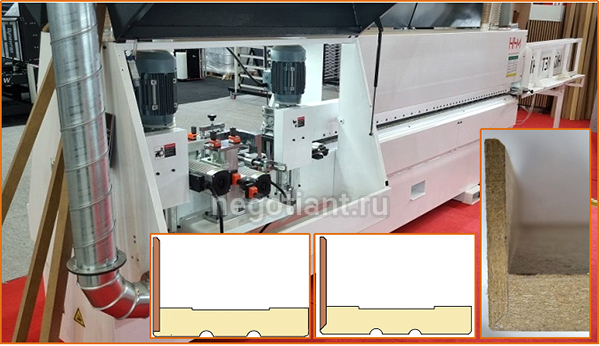

Станок УГОЛ (Z) cпроектирован для соединения планок специальным способом для предотвращения появления соединительного стыка на фронтальной части наличника.

Мощные и высокоскоростные фрезерные агрегаты позволяют производить необходимую обработку профиля с надлежащим качеством и на большой скорости.

2
3

Станок включает в себя следующие элементы:

  • Узлы автоматической подачи горизонтальной и вертикальной планок;
  • Три прифуговочных узла для создания необходимого профиля соединения;
  • Конвейерная цепь с направляющим валом;
  • Пильный узел точной торцовки;
  • 1 — Правая боковая фрезеровка;
  • 2 — Левая боковая фрезеровка;
  • 3 — Нижняя фрезеровка с возможностью профилирования пазов и каналов;
  • 4 — Верхняя фрезеровка открытия шва;
  • 5 — Фрезерный узел снятия фаски.
4
5
6

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Толщина горизонтальной планки 10 ~ 25 мм
Толщина вертикальной планки 3 ~ 6 мм
Ширина горизонтальной планки 65 ~ 125 мм
Скорость подачи 20 м\мин
Мощность двигателя конвейерной цепи 2,2 кВт
Мощность двигателей подачи в зоне профилирования 2 х 1,1 кВт
Производительность (прямые профили) ~ 430 шт\час
Объем клеевого бункера 4 кг
Мощность нагрева клеенаносящего узла 3,8 кВт
1
Мощность двигателей прифуговки (№1 и №2) 2 х 1,3кВт, 12000об\мин, 220\380В
Мощность двигателя прифуговки (№3) 0,92 кВт, 12000об\мин, 220\380В
Мощность двигателей точной торцовки 2 х 0,37кВт, 12000об\мин, 220\380В
Мощность двигателей боковой фрезеровки (справа и слева) 2 х 2,2кВт, 18000об\мин, 220\380В
Мощность двигателя нижней фрезеровки пазов\каналов 1 х 1,3кВт, 12000об\мин, 220\380В
Мощность двигателя открытия шва 1 х 2,2кВт, 12000об\мин, 220\380В
Мощность двигателя снятия фаски 1 х 1,3кВт, 12000об\мин, 220\380В
2
Установленная мощность 22 кВт
Электроподключение 380В\50Гц\70А
Требуемое давление сжатого воздуха 6 бар
Патрубки аспирации 4 штуки
Рабочие габариты станка ~7000х1300х1400мм
Транспортные габариты станка ~5000х1300х1800мм
Масса ~2200кг
7
В комплекте: набор стандартного режущего инструмента.
