Станки для заточки режущего инструмента

AF 46 EDM-4A

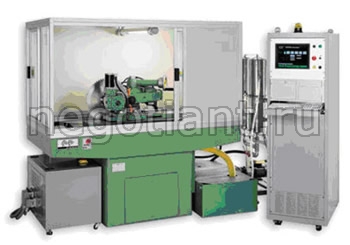

Станок для заточки режущего инструмента, оснащенного синтетическим алмазом AF 46 EDM-4A

Заточный станок предназначен для заточки широкого спектра инструмента оснащенного синтетическим алмазом. Заточка производится методом электроэрозионной обработки. В качестве материала электрода применяется графит либо медный электрод.

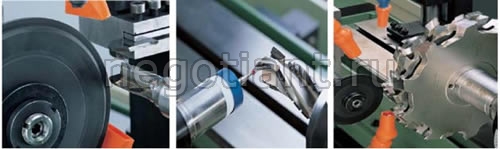

Данная модель позволяет затачивать алмазный инструмент как с прямыми, так и с режущими кромками расположенными по спирали, производить заточку дисковых пил с различной формой зубьев. Электрод правится непосредственно на станке.
Перемещения по всем осям происходит по высокоточным закаленным направляющим, с помощью шагового двигателя, точность перемещения контролируется за счет датчиков обратной связи.
Процесс обработки происходит по средством числового программного управления. Программное обеспечение установленное на станке позволяет создавать и хранить стандартные программы заточки часто затачиваемого инструмента.
Для контроля качества заточки инструмента модель оснащена высокоточным контрольным щупом, который позволяет производить контроль геометрических параметров инструмента как до, так и после заточки.

Стандартная комплектация:

Наименование параметра

Значение

Ед. измерения

Примечание

Перемещение по осям

Ось Х
Ось Y
Ось Z
Поворот делительной головки

395
215
360

мм
мм
мм

шаговый двигатель
шаговый двигатель
червячная передача

Вертикальное перемещение щпинделя

250

мм

-

Диапазон поворота шпинделя
в горизонтальной плоскости
в вертикальной плоскости


360
+/- 20


град
град

-

Точность линейного позиционирования

0,001

мм

-

Точность поворота делительной головки

0,01

град

-

Диапазон поворота делительной головки

в горизонтальной плоскости
в вертикальной плоскости

+/- 180
+/- 45

град
град

-

Характеристики системы управления

персональный компьютер
оперативная память
объем жесткого диска
магнитный дисковод
монитор
клавиатура




Pentium 4
256 Mb
40 Gb
3''5x1,44 Mb
15''x0.28 dpi
внешняя

-

Габаритные размеры станка:

Размеры и вес

длина, мм

высота, мм

ширина, мм

вес, кг

станок

1850

1780

1150

1000

шкаф управления

550

1600

750

200

система охлаждения

120

640

800

100

Параметры затачиваемого инструмента:

Группа инструмента

Основной параметр

Значение

Сверла

наружный диаметр
длина режущих кромок

8-12 мм
120 мм

Фрезы насадные и спиральные

наружный диаметр
длина режущих кромок

250 мм
125 мм

Дисковые пилы

наружный диаметр

600 мм

шаг зуба

-

передний угол

0 — 45 град

задний угол

0 — 25 град

Станок модели AF 46 EDM-4A идеально подходит для работы в сервисном центре по заточке алмазного инструмента.
