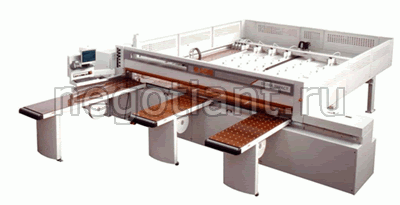

Раскроечный центр SIGMA IMPACT C 4500

Стальная станина станка

Рабочая зона, представляющая собой трубчатые суппорты с роликами из материала, исключающего повреждение поверхности обрабатываемой панели.

Фиксированный рабочий стол 2500 х 600 мм с бакелитовым покрытием, воздушной подушкой, упорной линейкой и роликом.

3 подвижных рабочих стола 2500 х 600 мм, каждый с бакелитовым покрытием, воздушной подушкой и роликом.

Защитные кожухи

Пильная каретка:
- 1 электродвигатель основной пилы и 1 электродвигатель подрезной пилы
- Вертикальный подъем пил по призматическим направляющим на винтовой паре
с рециркуляцией шариков;
- Перемещение пильной каретки по двум цилиндрическим закаленным шлифованным направляющим с пыльниками;
- Зубчато-реечный привод пильной каретки
- Ролики перемещения каретки — закаленные, шлифованные
- Настройка соосности подрезной пилы и регулировка глубины пропила — с внешней стороны станины станка
- Равномерное распределение массы каретки для обеспечения идеального реза
- Рабочий ход пильного диска — по направлению к упорной линейке

Прижимная балка, с равномерным распределением давления по всей длине реза, со специальными пазами для исключения зон возможного пропила зажимов. Пневматическая настройка по вертикали зубчато-реечной парой, регулируемое давление прижима 2 - 4 бара.

Двойная система аспирации: один верхний патрубок, подключен к прижимной балке, предназначен для поддержания постоянной чистоты рабочего стола, второй - нижний подключен к пильной каретке.

Приводной толкатель с перемещением на всю рабочую длину станка с приводом от мощного торсионного штока. Профилированные стальные балки «Н-суппорты» для перемещения толкателя. Перемещение толкателя осуществляется двумя прецизионными шестернями для обеспечения параллельности линии раскроя панели. Управление толкателя осуществляется от инвертора, что дает возможность изменять скорость его позиционирования и обеспечивает быстрый возврат в исходное положение.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Система Telesolve
Система дистанционной технической диагностики с использованием телефонной линии связи, которая через установленную в персональном компьютере модемную плату становится связанной с системой цифрового управления и дает возможность с помощью специализированного программного обеспечения входить в раскроечный центр в реальном масштабе времени непосредственно из отдела технического обслуживания компании SCM с целью:
- диагностики логики работы программируемого логического контроллера, проверки параметров центра и т. д.;
- обновления программного обеспечения системы цифрового управления;
- обновления программного обеспечения интерфейса оператора;
- пересылка используемых программ и конфигураций.
