Кромкооблицовочный станок ME-25

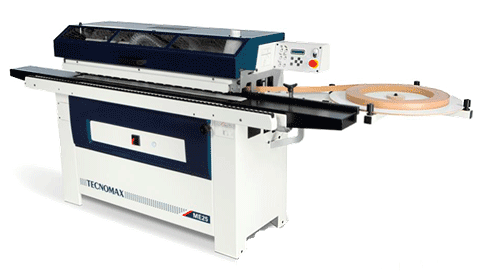

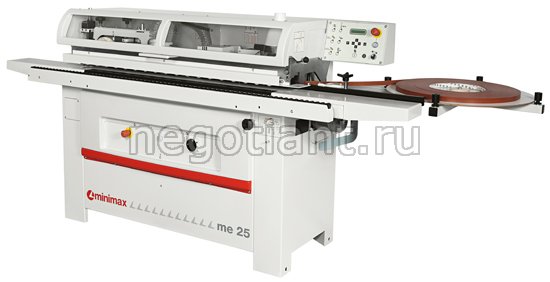

Кромкооблицовочный станок модели ME-25. Производство SCM (Италия)

версия для печати

станок кромкооблицовочный

Особенности кромкооблицовочного станка ME-25

  • Надежный и устойчивый станок,который отлично держит настройки благодаря цельносварной станине из стали.
  • Простота в эксплуатации благодаря расположению пульта управления с передней стороны станка.
  • Точная подача плит посредством ленты с высоким коэффицентом сцепления и обрезиненным роликам на верхней прижимной балке.
  • Отличное качество приклеивания кромки с автоматическим позиционированием всех узлов, которое синхронизировано с подъемом прижимной балки в зависимости от толщины плит.
  • Легкая и быстрая перенастройка на толщину кромочного материала при помощи механического индикатора на входной направляющей

Станок отлично подходит для небольших производств.


Технические характеристики станка ME-25:

Размеры рабочего стола (мм) 2600 x 530
Высота (мм) 904
Толщина кромочного материала в рулонах (мм) 0,4 ÷ 3
Толщина полосового кромочного материала (мм) до 5
Наим./наиб. толщина заготовки (мм) 12 ÷ 50
Наим./наиб. толщина заготовки при обработке на узле циклевания кромки (мм) 16 ÷ 50
Наим. длина /ширина заготовки при приклеивании рулонного кромочного материала (мм) 190/65
Наим. длина плиты (торцовка только с передней стороны) (мм) 120
Скорость подачи (м/мин) 7
Мощность двигателя подачи (S1) (кВт) 0,55
Рабочее давление в пневмосистеме (бар) 6,5
Диаметр аспирационного патрубка (мм) 120
Рабочая температура (°C) 20 ÷ 190
Клеевой узел:
Мощность двигателя (S1) (кВт) 0,18
Вместимость клеевой ванны (кг) ~ 0,5
Торцовочный узел:
Мощность двигателя (S1) (кВт) 0,37
Размеры торцовочного диска Ø 90 мм Z20
Частота вращения торцовочного диска (об/мин) 12.000
Фрезерный узел:
Мощность двигателя (S1) (кВт) 0,75
Размеры фрез для снятия свесов (Widia) Ø 72 мм Z4
Скорость вращения фрез (об/мин) 12.000
Щеточный узел:
Мощность двигателя (каждого) (S1) (кВт) 0,14
Скорость вращения щеток (об/мин) 2800

Рабочие узлы:

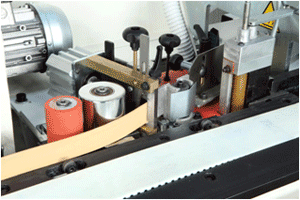

1. КЛЕЕВОЙ УЗЕЛ, УЗЕЛ ПОДАЧИ И ПРИКАТКИ КРОМКИ

  • Ванна быстрого нагрева для плавления клея-расплава, снабженная тефлоновым покрытием для упрощения процедуры замены клея
  • Клеенаносящий ролик
  • Контроллер температуры наносимого клея, интегрированный в ПЛК
  • Устройство автоматической рециркуляци клея
  • Механизм автоматической подачи рулонной кромки с гильотиной для отрезки кромки толщиной до 3 мм
  • Вращающийся держатель рулона диаметром 730 мм
  • Блок из двух прикатывающих роликов: 1 — стальной и второй - обрезиненный
  • Механизм регулировки входной направляющей линейки на толщину кромочного материала с индикатором положения
  • Переключатель для перевода клеевой ванны в режим ожидания (снежения температуры), если станок временно не находится в работе.


2. ТОРЦОВОЧНЫЙ УЗЕЛ

  • С торцовочным агрегатом для срезания под углом 90° свесов кромки на переднем и заднем торцах плиты.
  • Вылет пилы настраивается на толщину кромочного материала при помощи механизма регулировки с индикатором положения.


3. ФРЕЗЕРНЫЙ УЗЕЛ

  • В комплекте: один двигатель; вертикальный плоский копир для точного позиционирования инструмента по месту обработки.
  • Узел оснащается комбинированными фрезами диаметром 72 мм: радиусная часть фрезы используется для придания радиуса для кромки 2 мм и для снятия свесов на тонкой кромке. Прямая часть фрезы для снятия свесов на рейках из массива толщиной до 5 мм. Переход в работе с радиусной кромки на кромку из массива до 5 мм происходит простым смещением фрез. Толщина кромочного материала отображается на двух индикаторах.


4. ЦИКЛЕВОЧНЫЙ УЗЕЛ

  • Для чистовой обработки кромок из ПВХ/АБС толщиной до 2 мм (по требованию - 3 мм).
  • Жесткая конструкция узла исключает вибрации и, как следствие, позволяет добиться высокого качества обработки.
  • Точность обработки обеспечивается за счет передних и вертикальных плоских копиров (с полированным хромированными поверхностями), служащих для точной установки циклей по месту обработки.
  • в комплекте с циклями R = 2 мм


5. ПОЛИРОВАЛЬНЫЙ УЗЕЛ

  • С двумя независимыми агрегатами для очистки и полировки кромки. (S1 0,14 кВт - 2800 об/мин)
  • Агрегаты могут регулироваться по вертикали и углу наклона для настройки оптимального режима очистки/полировки.
