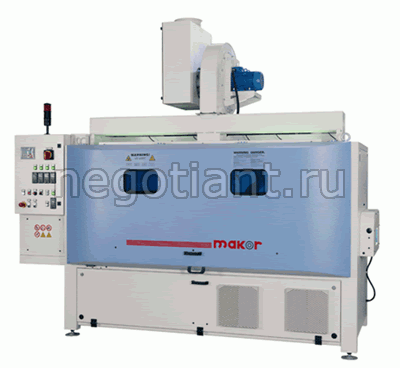

УФ-сушильный тонель KUREX

УФ-сушильный туннель модели KUREX предназначен для сушки УФ-отверждаемых материалов нанесенных на профильный погонаж. Производитель Makor (Италия)

версия для печати

УФ-сушильный тонель KUREX

Сушка производится за счёт использования специальных УФ-ламп, расположенных особым образом для высушивания материала, нанесенного на 3 стороны профиля. Для отверждения ЛКМ, на нижнюю часть заготовки имеется отдельная нижняя лампа. Для отверждения ЛКМ, на нижнюю часть заготовки имеется отдельная нижняя лампа.

КОНСТРУКЦИЯ

Сварная конструкция изготовлена из стальных профилей, на нее крепятся все конструктивные элементы станка.

Система подачи представляет собой специальную транспортную ленту, стойкую к высоким температурам и ультрафиолетовому излучению. Скорость подачи регулируемая с помощью частотного преобразователя.

Система аспирации, оснащенная вентилятором, соединяется с цеховой системой аспирации.

Установлена система охлаждения ламп с фильтром входящего воздуха. Каждая лампа оснащена автономной системой управления рабочими параметрами, которая соотносится с управлением охлаждением ламп.

СИСТЕМА УФ-ОТВЕРЖДЕНИЯ

Верхние УФ лампы, в количестве от двух до четырех, и лампа для нижней плоскости, оснащены системой питания и безопасности для обеспечения быстрого достижения рабочего режима (в течение 1,5 мин).

ПАНЕЛЬ УПРАВЛЕНИЯ

Панель управления оснащена программируемым логическим контроллером (ПЛК), установлены все элементы управления и защиты.

Панель оснащена жидкокристаллическим дисплеем. Управление мощностью ламп.

Система безопасности отключает лампы в случае недостаточного охлаждения ламп, остановки конвейера, и при открытии инспекционных дверей. Также лампы отключаются в случае перекоса заготовки внутри тоннеля.

Система синхронизации с предыдущим станком для остановки в случае, если лампы отключены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТУННЕЛЯ

Параметра

Длина

Ширина

Высота

Мин. рабочие размеры, мм

750

10

10

Макс. рабочие размеры, мм

не ограничена

200

80

Общие габариты, мм

3200

1300

2000

Мощность ламп, Вт/см

200

Длина лампы, мм

200

Полезная длина лампы, мм

180

Энергия излучения при скорости подачи 50м/мин, мДж

400 (примерное значение)

Рабочая высота, мм

870

Вес, кг

1200 (примерное значение)
