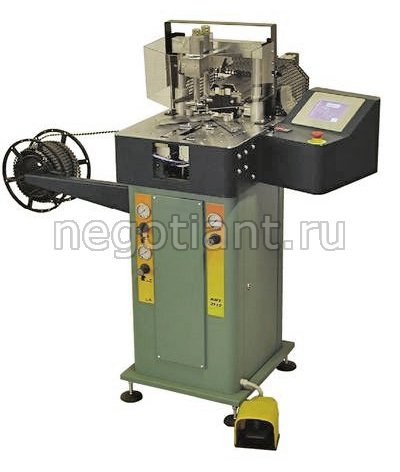

Скобозабивной станок для сращивания элементов рамки и багета AUT2112 (Brevetti Motta, Италия)

Электропневматический станок скобозабивной станок для сращивания профилей.

версия для печати

Скобозабивной станок для сращивания элементов рамки и багета AUT2112 (Brevetti Motta, Италия)

Станок автоматически наносит клей, прижимает заготовки друг к другу и вбивает скобу или несколько скоб.

Специальная электронная панель управления позволяет оператору легко и быстро создавать, выбирать или модифицировать рабочие программы, а также проверять их работу.

Станок комплектуется на выбор:

  • либо забивным узлом для скоб типа NR (для твердых пород дерева или композитных материалов типа МДФ),
  • либо забивным узлом для скоб типа VM (для мягких или не очень твердых пород дерева).

Забивные узлы в дальнейшем легко взаимозаменяются.

Станок использует скобы в рулонах (в поставку станка не входят).

скобы NR Скобы типа NR имеют ширину 12мм и высоту 3*-4-6-8-10-12-14-16мм. Количество скоб в рулоне зависит от их высоты (например, скобы 10мм высотой — 15 000 штук в рулоне).
скобы типа VR Скобы типа VM имеют ширину 12мм и высоту 3*-4-6-8-10-12-14-16мм. Количество скоб в рулоне зависит от их высоты (например, скобы 10мм высотой — 15 000 штук в рулоне).
*Скобы высотой 3мм поставляются по запросу и требуют установки специального устройства на станок.

Электроподключение станка: 230В/50Гц/1фаза
Габариты станка: ~ 850 х 1100 х 1300мм
Транспортные габариты станка: ~ 1000 х 1200 х 1400мм
Масса станка (Gr/Nt): 210/185кг

Стандартная комплектация станка:

  • Электронное управление через сенсорный экран;
  • Автоматическое нанесение клея — клея-расплава;
  • Автоматическое устройство фиксирования скоб — до 10 регулируемых положений вдоль стыка;
  • Полностью автоматический рабочий цикл;
  • Селектор для установки от 1 до 4 скоб (одна в другую) на каждую предустановленную позицию;
  • Автоматические горизонтальные прижимы;
  • Регулируемая направляющая;
  • Направляющая для установки на различные углы: 45°/30°/22°30´/15°;
  • Защитный кожух;
  • Воздушный фильтр;
  • Регулируемый ход клеевой пластины;
  • Вращение цилиндра и клеевой пластины для обеспечения чистоты;
  • 3 рабочих скорости;

Технические характеристики:

Электроподключение: 230В/50Гц/1фаза (возможно другое по запросу);
Минимальный размер рамки (длина детали): 250мм (зависит от ширины профиля);
Производительность: до 150 полных рамок в час (зависит от размеров рамки и количества скоб, вбиваемых в каждый угол);
Потребляемая мощность: максимум 2кВт;
Потребление сжатого воздуха: максимум 50л/цикл, давление 6бар;
Диапазон сечений заготовок W(ширина) х Н(высота) мм: от 10х6мм до 120х65.

Опции по запросу:

  • Расширительные столы (слева и справа);
  • Универсальный скобозабивной узел для скоб VM и NR;
  • Дополнительный скобозабивной узел только для скоб NR;
  • Дополнительный скобозабивной узел только для скоб VC;
  • Вертикальные прижимы;
  • Фиксированная направляющая и специальные горизонтальные прижимы для высоких и узких профилей;
  • Дополнительный бак для воздуха;
  • Рулон скоб NR или VM высотой 6-8-10мм (15000шт. в рулоне);
  • Рулон скоб NR или VM высотой 12-14-16мм (10000шт. в рулоне);
