Робот для двухсторонней окраски дверей Spray Tech PLC12

Автоматический робот для двухсторонней окраски дверей оснащенный горизонтальными вращающимися опорами для двух дверей и устройством переворота двери модели SPRAY TECH PLC12. Производитель Daphne (Италия)

версия для печати

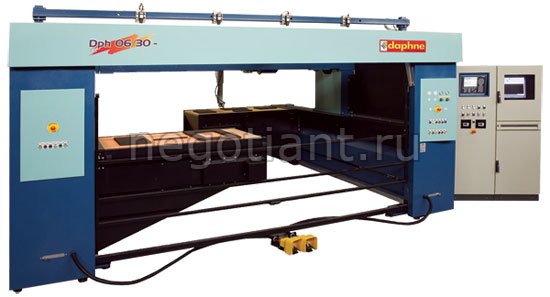

окрасочный робот Daphne

Особенности и приемущества автоматическоко окрасочного робота

  • Новая модель окрасочного робота модели Spray Tech PLC 12 является инструментом для высококачественной автоматической окраски дверей и панелей по разумной цене. Робот размещен в закрытой зоне, огороженной сендвич-панелями и оснащен двойной горизонтальной системой удержки дверного полотна с возможностью ее переворота для окраски с двух сторон.
  • Программируемый логический контроллер (ПЛК) с сенсорным монитором предназначен для ввода параметров окраски.
  • Станок требует всего несколько дней для сборки, наладки и запуска и оснащен модемом для связи с производителем для диагностики и послепродажного обслуживания системы управления.
  • Робот Spray — Tech PLC 12 агрегирован со стандартной окрасочной кабиной с рабочей длиной 4000 мм.

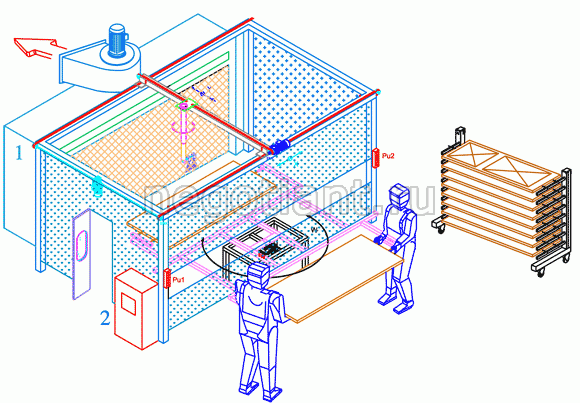

Автоматический робот для двухсторонней окраски дверей Daphne

Техническое описание окрасочного робота Daphne

  • Защитное ограждение из сендвич-панелей 40 мм по всему периметру.
  • Входная дверь оснащена системой аварийной сигнализации открытия двери во время работы.
  • 2 фронтальных загрузочных порта
  • Станина робота стальная, сварная.
  • Направляющие каретки и направляющие (ось Х) из легкого сплава.
  • Верхние направляющие скольжения.
  • Профилированная стальная сварная рама для поддержки подвижных кареток по осям Х и Y.
  • Каретка передвигается при помощи асинхронного трехфазного электродвигателя с высокоточным планетарным редуктором. Электронный регулятор скорости.
  • Кронштейн из легкого сплава для распылителей, оснащенный следующими устройствами:
  1. Устройство поворота кронштейна с пневмоприводом
  2. Устройство наклона кронштейна с пневмоприводом для окраски кромок
  • Кронштейн предназначен для поддержки и работы двух распылителей.
  • Горизонтальные цилиндрические опоры для двух дверных полотен оснащены двумя раздельными устройствами переворота с пневмоприводом для окраски обеих сторон одной двери в окрасочной зоне.
  • Электропанель оснащена устройствами контроля и безопасности.
  • Работа станка контролируется с помощью ПЛК с 7-и дюймовым сенсорным монитором для ввода следующих данных:
  1. размеры двери
  2. параметры окраски
  3. вызов сохраненных программ
  4. модем для контроля «on line»
  • 2 шт. - раздельные контуры AIRLESS/AIRMIX для подачи ЛКМ, оснащенные шлангами высокого давления.
  • 1 шт. — контур промывки.
  • Система подачи сжатого воздуха для распыления с регуляторами и манометрами.

Габаритные размеры окрасочного робота

  • Длина - 4300 мм
  • Ширина - 5450 мм (включая контрольную панель)
  • Высота - 2590 мм
  • Максимальные размеры окрашиваемой двери 1100 х 2700 x 60 мм

Размеры рабочей области распыления

  • Макс полезная ширина - 1000 мм
  • Макс полезная длина - 2350 мм
  • Макс полезная толщина - 60 мм

Величина ходов по осям

  • Макс ход по оси X - 3650 мм
  • Макс ход по оси Y - 1400 мм
  • Макс ход по оси Z - 220 мм
  • Угол поворота рычага - 0° - 90°
  • Угол наклона распылителя - ±60°

Электропитание

  • Установленная мощность - 4 кВт (4+4 кВт с окрасочной кабиной с сухими фильтрами)
  • Рабочее напряжение - 380В - 50 Гц — три фазы (240В по заказу перед началом производства)

Параметры пневмосистемы

  • Рабочее давление - 6-10 бар
  • Расход сжатого воздуха зависит от типа распылительного оборудования:
  1. Пневматический распылитель - 300-500 л/мин.
  2. Комбинированный распылитель AIRMIX - l50-300 л/мин
  3. Другое оборудование - расход будет определен

Описание работы автоматического робота для двухсторонней окраски дверей Spray Tech PLC12

Робот сконструирован для одновременной окраски двух дверей с двух сторон. Дверные полотна устанавливаются на две раздельныеe цилиндрические опоры с возможностью переворота каждой двери. Во время окраски одной двери внутри окрасочной зоны оператор может выгрузить окрашенную дверь и затем загрузить следующую на опору снаружи окрасочной зоны. Таким образом, оптимизируется время производства и повышается производительность комплекса.

Размеры окрашиваемой двери вводятся в ПЛК робота вручную.

Регулируемые параметры окраски

  • Скорость окраски по пласти
  • Скорость окраски по кромкам
  • Число проходов распылителем - точно по пласти и по кромкам
  • Отключение распыления по кромкам
  • Ширина перекрытия пятна
  • Перекрестное нанесение ЛКМ

Производительность окрасочного комплекса

  • Время окраски одной двери с двух сторон и четырех кромок одним слоем - 2-2.5 мин.

Примечание: робот оснащен фитингами из нержавеющей стали, пригодными для применения воднодисперсионных ЛКМ.

Оборудование Daphne соответствует нормам безопасности EEC 89/392/ EEC и их дальнейшим поправкам.
